lcd1602液晶显示屏工作原理
lcd1602工作原理点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成。
显示屏上64×16个显示单元与显示RAM区的1024字节相对应，每一字节的内容与显示屏上相应位置的亮暗对应。例如显示屏之一行的亮暗由RAM区的000H~00FH的16字节的内容决定。
当（000H）=FFH时，屏幕左上角显示一条短亮线，长度为8个点；当（3FFH）=FFH时，屏幕右下角显示一条短亮线；当（000H）=FFH，（001H）=00H，（002H）=00H…，（00EH）=00H，（00FH）=00H时，在屏幕的顶部显示一条由8条亮线和8条暗线组成的虚线。这就是LCD显示的基本原理。

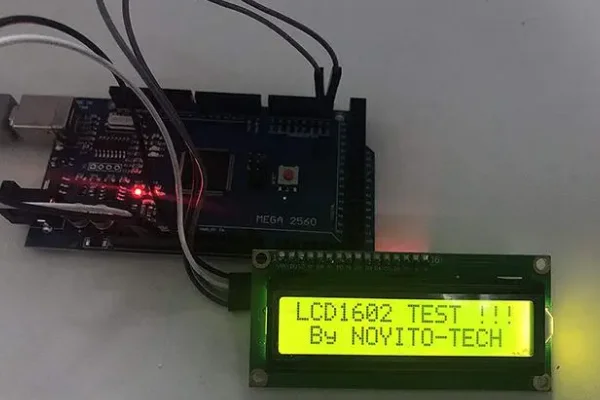

LCD1602液晶显示器是广泛使用的一种字符型液晶显示模块。它是由字符型液晶显示屏（LCD）、控制驱动主电路HD44780及其扩展驱动电路HD44100，以及少量电阻、电容元件和结构件等装配在PCB板上而组成。
液晶显示模块具有体积小、功耗低、显示内容丰富、超薄轻巧等优点，在嵌入式应用系统中得到越来越广泛的应用，这讲中向大家介绍的LCD1602 液晶显示模块(其内部控制器为HD44780 芯片)，它可以显示两行，每行16 个字符，因此可相当于32 个LED 数码管，而且比数码管显示的信息还多。采用单+5V 电源供电，外围电路配置简单，价格便宜，具有很高的性价比。
lcd1602调节对比度的原理?
这个lcd1602边上的两个电阻是用来调整液晶显示器对比度的。VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度更高（对比度过高时会 产生“鬼影”，使用时也可以通过一个10K的电位器调整对比度
分享相关内容的知识扩展阅读：
dmd芯片和lcd有什么区别?
DMD芯片是DLP背投的核心，这个只有火柴盒大小的芯片上密密麻麻地排列了80万至100万面小镜子，而且每个小镜子都可以独立向正负方向翻转10度，并可以每秒钟翻转65000次。光源通过这些小镜子反射到屏幕上直接形成图像。
LCD1602是一种工业字符型液晶，能够同时显示16x02即32个字符。LCD1602液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，即可以显示出图形
lcd显示字符总线是什么
字符总线是LCD通过一个个像素点，要在LCD上显示一个字符，需要以下两步：① 占据屏幕上的一块地方，大小由字体大小说了算；
② 在占据的地方上依次控制每个像素点是否显示。
比如中文字符24×24字体大小表示水平需要24个像素点、垂直需要24个像素点。
在这块24×24的地盘上，每个像素点是否显示由字模说了算，字模中的每1位数据表示一个像素点，如果该位为0则表示此处像素点不显示、为1则表示显示（阴码规则）。
所以，字符显示的函数只需要基于打点函数实现即可。在程序中逐位读取字模，如果该位为0则该点写入背景颜色，如果该位为1则写入前景颜色。

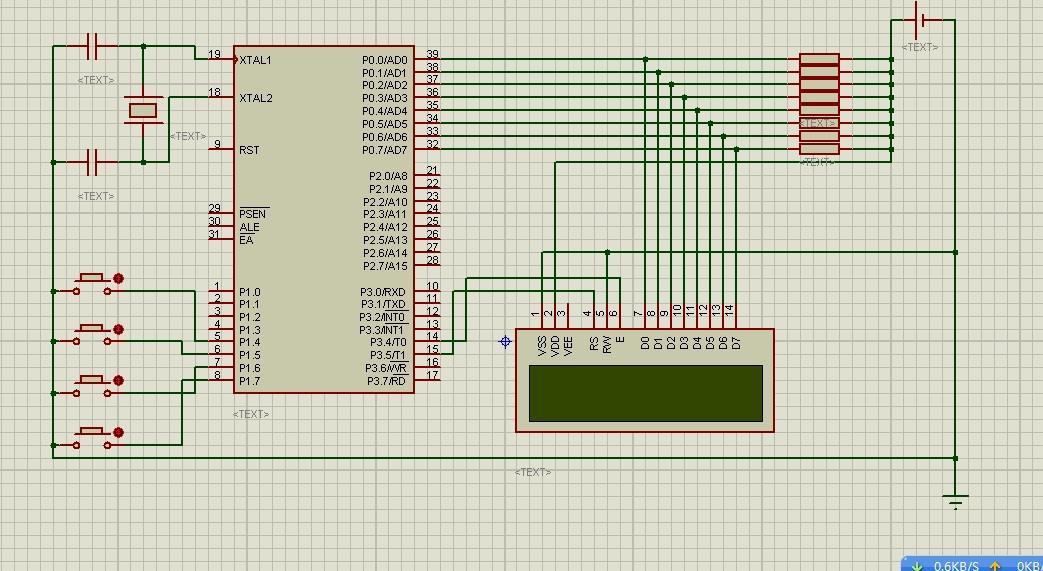

用单片机AT89S52 *** 了一个电子钟 显示屏用的是lcd1602 焊接好后不亮，1602反着接还能亮，但是没数字显示
焊接好后，检查不出问题。求高手，求指教，感激不尽。。原理图仿真正常。
。
首先检查LCD电源是否正常，如果接线都没有问题的话肯定是正常的，这点绝对不用怀疑的
