lcd1602显示错误

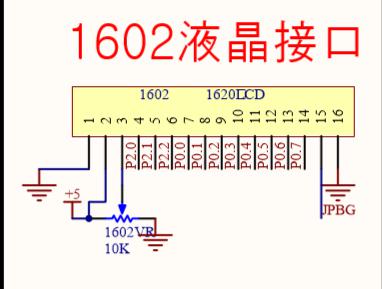

我用的是1602，用proteus仿真可以，但是放在开发开发板上就显示一行的方格，求助啊，我觉得自己程序也没错，接线也没错。。这是我的开发板原理图和程序，谢谢。#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
uchar code table[]="HAHAHA";
uchar num;
*** it lcden=P2^2;
*** it lcdrw=P2^1;
*** it lcdrs=P2^0;
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void write_com(uchar com)
{
lcdrs=0;
P0=com;
delay(15);
lcden=1;
delay(15);
lcden=0;
}
void write_data(uchar date)
{
lcdrs=1;
P0=date;
delay(15);
lcden=1;
delay(15);
lcden=0;
}
void init()
{
lcden=0;
write_com(0x38);
write_com(0x0e);
write_com(0x06);
write_com(0x01);
}
void main()
{
lcdrw=0;
init();
for(num=0;num<6;num++){
write_data(table[num]);
delay(20);
}
while(1);
}
你好：
仿真只管程序和引脚接对没，可不管对比度调节、电压是否合适等条件。
你先调一下对比度，调弱点，应该能显示。
希望我的回答能帮助到你。
关于lcd1602显示问题
void display(unsigned char x, unsigned char y){
if(y==0) //之一行
LCD_Write(LCD_COMMAND,0x80|x); //写命令，即光标位置
if(y==1) //第二行
LCD_Write(LCD_COMMAND,0x80|(0x40-x)); //写命令，即光标位置
delay500us();}
最不懂类似0x80|x的部分 求解答全面点 谢谢 可加分
0x80是数据地址指针的起始地址，1602也就是16×2，一行16字符，可显示两行。看成矩阵：那0行0列的数据指针地址就是0x80，你如果想在y行x列显示数据，就需要先设置数据地址指针到指定的行列地址，从手册查到，之一行地址范围是0x80+(0到0x27),第二行地址范围是0x80+(0x40到0x67)
所以你上边那个函数是否在处理第二行的时候有误？应该是0x40+x,不过我不清楚x具体是指什么，所以，只能说到这里了。
分享相关内容的知识扩展阅读：
我想用51单片机，矩阵键盘，lcd1602写个简易计算器程序
如何把如float 类型的12.5转化成字符串格式以便在1602上显示12.5？求高手告知，更好能具体给个简单的例子。c语言的谢谢
//---------------------------------------------------
void W_LCD_X1_Dat(uint sec)
{
W_LCD_Com(0xc0 + 6);
W_LCD_Dat(0x30 + sec / 10000);
W_LCD_Dat(0x30 + (sec % 10000) / 1000);
W_LCD_Dat(0x30 + (sec % 1000) / 100);
W_LCD_Dat(0x30 + (sec % 100) / 10);
W_LCD_Dat('.');
W_LCD_Dat(0x30 + sec % 10);
}
//---------------------------------------------------
void main()
{
float aaa;
uint bbb;
init();
aaa = 12.5;
bbb = aaa * 10;
W_LCD_X1_Dat(bbb);
while(1);
}
//=========================================
初始化等函数，可见：
http://hi.baidu.com/%D7%F6%B6%F8%C2%DB%B5%C0/blog/item/e9a4f10963e835c463d98677.html ;

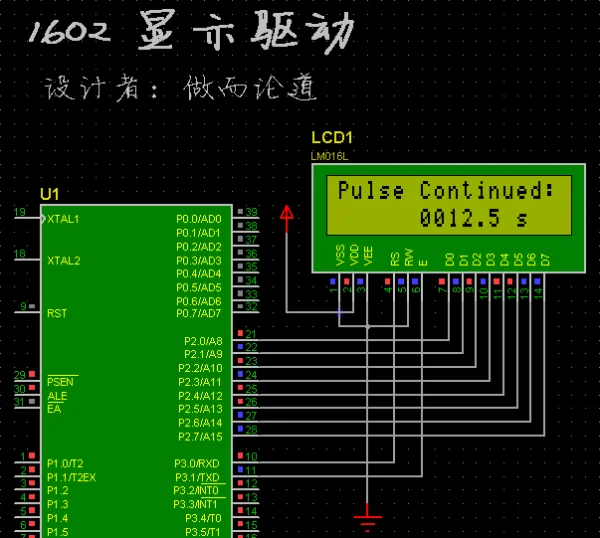

显示画面如下：
大佬们解释一下lcd1602从e=0到e=1是什么意思
E是1602的一个控制脚，这个引脚虽然用E表示，意思是使能控制，但实质上是相当时钟引脚。对1602写数据和写命令，把数据或命令字送到数据线后，E引脚要有一个下降沿，才能把数据线上数据，命令送入1602，可以看成是用E的下降沿锁存。其实，并不是从0变为1，而是从1变成0。关键在于后面的e=1，先为高电平，再e=0，变为低电，就产生一个下降沿了，要的是高到低的变化过程。在lcd1602上加可调电阻是做什么用？是背光吗？如果是，为什么不放在15，16管脚上，而放在1，2，3管脚上？
那时对比度调节用的。若不接或接Vcc将看不到显示（对比度更低），接地对比度更高（显示为方块，也看不到），只有调节到一定电位才最清晰
