intel celeron 3250u怎么样?
性能属于低端水平，因为它是专为轻薄本设计的处理器
速龙金牌3250U出现在了Geekbench的跑分库里，数据显示这款入门级移动处理器依然是双核四线程，主频为2.4GHz，更高可达3.3GHz，搭载4MB三级缓存。速龙金牌3250U预计将与英特尔的低压i3处理器相竞争。
intel celeron 是什么意思？
intel celeron指的是英特尔赛扬处理器。
其中intel就是英特尔公司的意思，而 celeron是赛扬品牌的意思，因此intel celeron指的是英特尔赛扬处理器。即intel生产的赛扬处理器。
Intel制造出来的赛扬处理器版本有Celeron2、Celeron3、Celeron4、Celeron J，活跃在市场上的有CeleronM、CeleronD、及采用新一代酷睿架构的赛扬双核处理器：Celeron E，使更多用户以更实惠的价格体验到INTEL的双核处理器。
扩展资料：
intel celeron的研发背景：
1998 年，AMD的低价政策奏效，以 1/3 于 Intel 处理器的价格，成功的大举入侵低价处理器市场，当时基本型电脑 (NT$:30,000~25,000-) 大行其道，加上 AMD 的 K6-2 处理器本身的整数运算能力优秀，非常适合一般家庭的基本需求，各大厂纷纷推出 Socket-7 平台的低价电脑。
这段期间，Intel 为了完全主导下一代处理器走向，宣布放弃 Socket-7 架构，并且推出全新架构的处理器 - Pentium II，虽然这款处理器，成功的打入主流市场，不过昂贵的 Pentium II，加上昂贵的主机板，使得 Intel 完全失去低价市场的这块大饼。
为了入侵这块市场，推出新款的低价处理器投入战场，是必须的，但设计一款新的处理器，所需要投资的初期研发成本相当高，所以 Intel 打算从原有的 Pentium II 处理器着手，在 1998 年3月的时候，Intel 正式推出新款处理器 - Celeron。
参考资料来源：百度百科：英特尔赛扬处理器
分享相关内容的知识扩展阅读：
请介绍一下Intel CPU的发展史，现在发展到哪种程度了？世界上除了Intel、AMD还有什么CPU?
intel 公司CPU的发展史公司是IT史上最伟大的公司之一，尤其是在处理器领域，甚至可以说Intel公司三十多年的发展史就是PC处理器的进化过程。从最早的存储器（Intel创业发家靠的就是存储器）到最新的“Tera-scale” 万亿次芯片技术，Intel推出了无数处理器，它们中的有些在市场上大放光芒，有的却又黯然离场。梳理Intel公司的处理器产品线，我们从中撷取了15 款可说最经典的X86处理器（嵌入式等领域的处理器暂不考虑），回顾这些处理器的历史不仅是为了温故更为了知新，我们看到处理器性能越来越强大，功耗却在渐渐降低，未来的处理器有望继续延续这一道路，可以说是会“更好更强大”。就让我们一起看看15款处理器的光辉时刻吧！
1、8086：之一款PC处理器
8086是之一款面世的X86 CPU－在此之前，英特尔公司已经发布了4004,8008,8080，8085等CPU。8086可以使用外部20位地址总线管理1MB的内存。不过 IBM选定的4.77MHz速度实在是有些低了，在最终退市前它的速度可以达到10MHz。
世界上之一台PC使用的处理器就是8086的衍生品－仅有8位（外部）数据总线的8088。有趣的是，美国航天飞机上的控制系统用的就是8086处理，2002年的时候NASA（美国宇航局）还在eBay上购买了几块8086，因为英特尔早已不再供货了。
2、80286：支持16MB内存，依然是16位
发布于1982年的80286在同频率下性能要三倍于8086处理器。它可以支持16MB内存，不过依然是16 位处理器。它是之一款带有MMU（内存管理单元，memory management unit）模块的处理器，使得它可以管理虚拟内存。和8086一样，它也没有浮点运算单元（FPU），不过它可以使用X87协处理器。它的更大频率为 12.5MHz，相比之下，竞争对手的速度已经能够达到25MHz了。
3、80386：32位，高速缓存
英特尔公司的80386是之一款32位的X86处理器，有好几个版本存在，其中最知名的是16位数据总线的 386 SX（Single-word eXternal）和32位数据总线的386 DX（Double-word eXternal），其余的两个版本就不值一提了：386 SL首次提供了（外部）缓存管理功能，386 EX用在了太空计划中（哈勃望远镜使用的就是它）。
4、486：首次拥有APU(浮点运算单元)和Multipliers（乘法器）
486的出现则是一个时代的标志，很长时间内486 DX2/66都是游戏玩家的更低配置。这款发布于1989年的CPU带来了几项有趣的新功能：板载APU，数据缓存和之一个时钟乘法器。板载APU和 x87协处理器的搭配组成了486 DX(不是SX)系列。处理器内部拥有一块8KB L1缓存（写回速度比写入速度稍快些），同时也使主板上具备集成L2缓存的可能（运行在总线频率下）。
第二代486开始拥有一个CPU乘法器，随着DX2(2组乘法器)和DX4(3组乘法器)系列的发布，处理器的频率开始高于FSB（前端总线）的频率。还有一个小故事，作为486SX的APU出售的487SX实际上就是屏蔽掉部分核心的486DX。
5、Pentium：带来麻烦的BUG
1993年面世的Pentium引人注意的原因很多：放弃传统数字命名方式，因为Intel被禁止使用数字作为商标，最出名的就是它的一个BUG，之一代Pentium的某些除法操作会产生不正确的结果，尽管英特尔很快更换了这些处理器，但是不良影响已经造成，这个罕见的BUG一度让IT媒体的报道铺天盖地。
Pentium总共有三个不同版本出售，最初的没有CPU乘法器，第二个版本带有一个乘法器（其包括著名的Pentium 166），最后的则开始支持X86架构的SIMD指令集-MMX，Pentium MMX还增加了L1缓存的大小，并做了小幅改进。这是英特尔公司之一款能同时执行两条指令的X86 CPU,它的L2缓存集成于主板上，运行频率等同FSB频率。
这里我们解释一下Pentium 的这个BUG：使用FPU进行的某些计算会导致不正确的结果。出现这个错误的几率非常罕见，况且Inel也迅速免费更换了问题产品。是Pentium出错的一个实列：
4195835.0/3145727.0 = 1.333 820 449 136 241 002 (正确结果) 4195835.0/3145727.0 = 1.333 739 068 902 037 589（ 问题Pentium上的错误结果)
6、Pentium Pro：首次支持超过4GB的内存
发布于1995年的Pentium Pro是首款支持超过4GB内存的处理器，它利用36位物理地址扩展（PAE）技术更大可支持64GB内存。这款CPU也是之一款P6架构（酷睿2核心也源自于此）处理器，也是首次在CPU内部集成L2缓存。实际上256KB到1MB的缓存置于CPU核心旁边，而且与CPU同速，不再是板载方式。
这款CPU也有一个性能问题，运行32位程序性能很不错，但是运行16位程序（例如Windows 95系统）就就慢得多了，因为16位的寄存器管理32位的寄存器可能有些问题，这抵消了Pentium Pro的乱序执行架构的优势。
7、Pentium II and III: 同门兄弟
发布于1997年的Pentium II是Pentium Pro开始走向普通公众的产物（Pentium Pro叫好不叫座），整体上与Pentium Pro很相似，只是缓存方面有些不同，L2缓存不再与CPU核心保持同速（这么做的代价高昂），P II的512KB 缓存工作于CPU半速，另外Intel抛弃了传统的封装方式，开始把L2缓存也封装在外壳内部，不再像之前那样集成在主板上或者处理器内。
相比Pentium Pro，Pentium II原生支持MMX（SIMD）指令，拥有双倍的L2缓存。1999年发布的Pentium III（Katmai核心）除了支持SSE（SIMD）指令外其他方面与Pentium II是一样的。
Pentium II and III都有512KB L2缓存，但使用180nm工艺制造的Pentium II 移动版Dixon只有256KB L2缓存，不过这款处理器的运行速度比桌面版快多了。
8、Celeron and Xeon：瞄准低端/高端
90年代后期，Intel推出了两个熟知的品牌：Celeron（赛扬）and Xeon（至强）。前者瞄准入门级市场，后者意图染指服务器和工作站领域。之一代赛扬其实就是 *** 掉L2缓存的Pentium II,当时其性能可以说非常烂，相比之下那时至强拥有更大的L2缓存。直到现在这两个品牌依然存在：面向入门级的赛扬（通常是减少L2缓存，降低FSB速度），以及面向服务器领域的至强（高频率，高FSB速度和大容量缓存）。
Intel后来还是给赛扬增加了L2缓存（只有128KB），其中赛扬300A凭借着50%的超频幅度长时间内都是市场上最炙手可热的明星产品。
与PⅡ一样，至强外壳内也有外置L2缓存，容量介于512KB到2MB之间，晶体管数量在31M到124M之间。
9、冲击1GHz的Pentium Ⅲ
Coppermine核心的Pentium Ⅲ是Intel历史上首款达到1Ghz的X86处理器，之后甚至推出了1.13GHz的型号，不过由于不稳定它很快退出了市场。新版Pentium Ⅲ提高了核心内的L2缓存容量，要比早期外置512KB L2缓存的型号运行的更快，Intel宣称它还可以加速 *** 冲浪。共有三个版本的P Ⅲ发布：服务器级（Xeon），入门级（Celeron），移动版（之一次引入SpeedStep技能技术）。
2002年又发布了一个改进版：Tualatin（图拉丁）奔三，其拥有512KB L2缓存，使用更先进的130nm工艺制造。原本它是Intel准备用于服务器和移动市场的，因而它在消费级市场也只是昙花一现，并不为人熟知。
10、Pentium 4：高噪音低性能的代名词
2000年Intel宣布了新一代的处理器-Pentium 4。尽管有着更高的时钟频率（更低速度都达到了1.4GHz），但是同频率的性能表现比竞争对手的要差远了，ADM的Athlon（甚至是自家的 Pentium Ⅲ）在相同的频率下都比它运行的快。最要命的是，Intel决定弃主流的内存规格不顾，只支持RAMBUS的RDRAM内存（当时唯一能满足 Pentium 4带宽需求的内存），但是最后失败了。尽管价格昂贵，发热量也大，Pentium 4依靠多项技术改进（如加入L3缓存，支持超线程技术）还是在市场上生存了几年。
市场上一共有Mobile（新增了一组变量乘法器），Clerlon（精简了L2缓存），Xeon（加入L3缓存）三种P4处理器有售。超线程技术和L3首先出现在服务器市场上，之后引入到了普通处理器上（L3缓存也只是出现在EE至尊级型号上）。
这里提一下FSB，借着名为QDR（四倍速数据传输）技术的支持它的速度要四倍快于额定时钟频率。400MHz的总线速度实际上只有100MHz，533MHz也只有133MHz的真实速度。2005年Intel还发布了64位P4处理器，后文我们将谈到它。
11、Pentium M：在膝上型电脑市场上开始发力
2003年Portable PC（便携型电脑）市场开始爆发式地增长。此时Intel只有两款CPU可供选择:落后的图拉丁P3和P4，但P4巨大的发热量决定了它不可能适于便携型电脑处理。就在此时，从以色列实验室来了一个救星:Banias（又名Pentium M）。这款基于P6架构（与Pentium Pro一样）的处理器拥有超越P4的高性能，而且功耗超低。它成了英特尔迅驰（Centrino）平台的处理器，在2004年又被更快的Dothan核心取代。Pentium M在移动平台留下了深深的烙印，Stealey（A100）至今还在使用Dothan架构（只不过频率低些功耗低些罢了）。
与桌面版P4一样，其FSB也是四倍速于额定频率（QDR），插槽使用了Socket 479，实际上只有478个针脚，不过每个针脚的定义与桌面P4的Socket 478不一样。
12、Pentium 4：开始支持64位，变身双核
2005年Intel两次改进了P4处理器：先是带来Prescott-2M，接着又发布了Smithfiel核心产品。前者是基于Proscott的64位处理器，后者是一款双核处理器。他们和P4很相似，面临的问题是也是一样的：低IPC（每周期指令）运算量，难于提高频率。这两款处理器已经不是Intel重点关注的了，(他们的重心在未来的酷睿2)，何况Pentium D说是双核心处理器，实际不过是在一个外壳里封装了两个Proscott核心罢了。
有趣的是，虽然面向消费级市场的P4并不支持PAE技术（使用36位而非32位管理内存），因此更大支持内存被限制在4GB，但它可以突破这个限制。实际上地址总线依然限于36位（Xeon上是40位），但PAE技术已经成了历史―64位程序可以可以充分利用所有内存。
某些特定型号上可以支持超线程技术（Xeon和EE至尊版），Intel稍后又发布了65nm的9x0系列P4，不过并没有什么重要改进。
13、之一款移动版双核
2006年Intel宣布了酷睿双核处理器。这是之一款面向便携式电脑设计的双核处理器，拥有极佳的性能，至少比P4快多了。这也是之一款真双核X86处理器，共享缓存设计，之前的Pentium D双核更像是一个外壳内封装两个处理器。酷睿处理器是Intel迅驰平台的重要组成部分，在市场上取得了巨大的成功。唯一的缺点就是还是32位处理器，不像P 4那样支持64位技术。
单核的Core Solo也出现在了市场上，这款追求低功耗的产品FSB速度由667 MHz降到了533MHz，它被应用在了服务器上（代号Sossaman)。这也是专为移动设计的CPU首次用在服务器领域。实际上酷睿处理器没有使用酷睿2处理器的架构，在便携PC市场上它很快被Merom核心的酷睿2取代了。另外，Yonah核心的Socket 479插槽和Pentium M的Socket 479插槽是不一样的（尽管名字一样）。
14、今天的中流砥柱:酷睿2
2006年Intel发布了酷睿2处理器，接着它就变成了市场上的抢手货。这款源自Pentium M的处理器拥有全新的Core架构。此前Intel有两个产品线：专注桌面市场的P4和主攻移动市场的Pentium M，二者还共同构筑了服务器产品线。而现在，Intel只需要一个微架构就可以满足各个产品线，一个64位的酷睿2就可以打遍从低端到高端，从桌面，到便携再到服务器的所有领域。
酷睿2架构在市场上拥有众多型号，主要根据配置的不同来划分等级，包括核心数量的不同（从1到4，单核到四核），缓存大小（从512KB到12MB），FSB快慢（从400MHz到1600MHz）。
下表所示的是最初的酷睿2数据，不过最新的45nm版也同样适用。
移动版Merom规格大体相同，只是FSB略微降低了些，而EE至尊版速度更快些。酷睿2也有四核的，实际上只是两个Core核心封装在一起。45nm酷睿2（Penryn）缓存更大，发热量更低，但是基本架构根跟上面的差不多。
15、未来：Nehalem，Atom等等
当然这些只是本文的一部分，有关AMD处理器（也包括AMD-ATI显卡在内）的第二部马上就要来到。Intel X86处理器的故事不会随着Core 2 Duo结束，有关Intel未来处理器的部分已经在计划中，因为Nehalem，Atom也是X86处理器。而且据透露，Intel进入显卡市场的 Larrabee也是基于X86处理器核心的。
除了Intel、AMD还有威盛（VIA）和我国的龙芯等。
intel处理器的奔腾时代
走进Pentium时代
386和486推向市场后，均大获成功，英特尔在芯片领域的霸主地位日益凸现。此后，英特尔开始告别微处理器数字编号时代，进入到了Pentium时代。
1994年3月10日：IntelPentium中央处理器芯片
1993年，英特尔发布了Pentium（俗称586）中央处理器芯片（CPU）。本来按照惯常的命名规律是80586，但是因为实际上「586」这样的数字不能注册成为商标使用，因为任何竞争对手都可以用586来扰乱消费市场。事实上在486发展末期，就已经有公司将486等级的产品标识成586来销售了。因此英特尔决定使用自创的品牌来作为新产品的商标—Pentium。
世界上之一款Pentium处理器
Pentium处理器内部结构
英特尔奔腾处理器采用了0.60微米工艺技术制造，核心由320万个晶体管组成。支持计算机更轻松的集成“现实世界”数据，如语音、声音、手写体和图片等，“奔腾”二字频繁出现在漫画和电视谈话节目中，使其在推出之后很快成为一个家喻户晓的词语。 奔腾是一个划时代的产品，并且影响了PC领域十年之久，该“名字”依然在沿用。
Intel Pentium处理器
Pentium是x86系列一大革新。其中晶体管数大幅提高、增强了浮点运算功能、并把十年未变的工作电压降至3.3V。Pentium刚推出的时候拥有浮点数除法不正确的错误（FDIV Bug），导致英特尔大量回收之一代产品（1994年十二月之前的产品），所以有FDIV Bug的微处理器所剩不多。Pentium 50Mhz也有这个FDIV错误，不过 A80501-50 只是业界样本，从来没有在市场上出现过。上图Intel Pentium 60Mhz就是整个Pentium系列之一款产品，也是含有 Bug FDIV的一款。这颗工程样品为目前世界上有在英特尔官方纪录里最早的Pentium CPU（Q0352），也是世界上已知仅存的一颗。
1995年3月27日，英特尔发布Pentium 120MHz处理器，采用了0.60 微米/0.35两种工艺技术，不过核心依旧由320万个晶体管组成。
1995年6月，英特尔发布Pentium 133MHz处理器，采用0.35工艺技术制造,核心提升到由330万个晶体管组成。
1995年11月1日，英特尔发布Pentium 150MHz、Pentium 166MHz、Pentium 180MHz、Pentium 200MHz四款处理器，并且采用了0.60 微米/0.35两种工艺技术,核心提升到由550万个晶体管组成。此时INTEL在以前设计基础上增加了L2 cache为256K和512K两种版本。
1996年1月4日，英特尔又发布Pentium 150MHz、Pentium 166MHz两款处理器，采用了0.35微米工艺技术,不过核心由330万个晶体管组成。
1996年6月10日，英特尔发布Pentium 200MHz处理器，采用了0.35微米工艺技术，不过核心还是由330万个晶体管组成。
1997年1月：Intel Pentium MMX中央处理器
1997年1月，Intel公司推出了Pentium MMX芯片，它在X86指令集的基础上加入了57条多媒体指令。这些指令专门用来处理视频、音频和图象数据，使CPU在多媒体操作上具有更强大的处理能力，Pentium MMX还使用了许多新技术。单指令多数据流SIMD技术能够用一个指令并行处理多个数据，缩短了CPU在处理视频、音频、图形和动画时用于运算的时间；流水线从5级增加到6级，一级高速缓存扩充为16K，一个用于数据高速缓存，另一个用于指令高速缓存，因而速度大大加快；Pentium MMX还吸收了其他CPU的优秀处理技术，如分支预测技术和返回堆栈技术。
Pentium MMX中央处理器
Pentium MMX等于是Pentium的加强版中央处理器芯片（CPU），除了增加67个MMX（Multi-Media eXtension）指令以及64位数据型态之外，也将内建指令及数据暂存（Cache）从之前的8KB增加到16KB，内部工作电压降到2.8V。而英特尔之后的桌上型中央处理器皆包含了MMX指令。
1997年：Intel Pentium Overdrive
Intel Pentium Overdrive处理器
Intel Pentium OverDrive 中央处理器芯片（CPU），又是一项英特尔造福旧计算机使用者的升级选择。Pentium OverDrive 有两种，一种（不含MMX，5V）是给80486升级用的，另一种（含MMX，3.3V）是给Pentium早期产品（Socket6, 50-66Mhz）升级的。他们都有含散热器及风扇 。
Intel Pentium MMX overdrive 200 1997-1998年：PentiumII处理器
1997年5月7日，英特尔发布Pentium II 233MHz、Pentium II 266MHz、Pentium II 300MHz三款PII处理器，采用了0.35微米工艺技术,核心提升到750万个晶体管组成。采用SLOT1架构，通过单边插接卡（SEC）与主板相连，SEC卡盒将CPU内核和二级高速缓存封装在一起，二级高速缓存的工作速度是处理器内核工作速度的一半；处理器采用了与Pentium PRO相同的动态执行技术，可以加速软件的执行；通过双重独立总线与系统总线相连，可进行多重数据交换，提高系统性能；PentiumII也包含MMX指令集。Intel此举希望用SLOT1构架的专利将AMD等一棍打死，可没想到Socket 7平台在以AMD的K6-2为首的处理器的支持下，走入了另一个春天。而从此开始，Intel也开始走上了一条前途不明的道路，开始频繁的强行制定自己的标准，企图借此达到迅速挤垮竞争对手的目的，但市场与用户的需要使得Intel开始不断的陷入被动和不利的局面。Pentium II处理器
在这个时期100MHZ频率的SDR内存已经出现在市场上，但是Intel却惊人地宣布他们将放弃并行内存而主推一种名为Rambus的内存，而一时间众多大公司如西门子、HP和DELL等都投入了Rambus的门下，不过后来DDR内存的流行也证明了Intel的失败。
1997年6月2日，英特尔发布MMX 指令技术的Pentium II 233MHz处理器，采用了0.35微米工艺技术,核心由450万个晶体管组成。
1997年8月18日，英特尔发布L2 cache为1M的Pentium II 200MHz处理器，采用了0.35微米工艺技术,核心由550万个晶体管组成。
1998年1月26日，英特尔发布Pentium II 333MHz处理器，采用了0.35微米工艺技术，核心由750万个晶体管组成。
1998年4月15日，英特尔发布Pentium II 350MHz、Pentium II 400MHz和之一款Celeron 266MHz处理器，此三款CPU都采用了最新0.25微米工艺技术,核心由750万个晶体管组成。
1998年8月24日，英特尔发布Pentium II 450MHz处理器，采用了0.25微米工艺技术,核心由750万个晶体管组成。

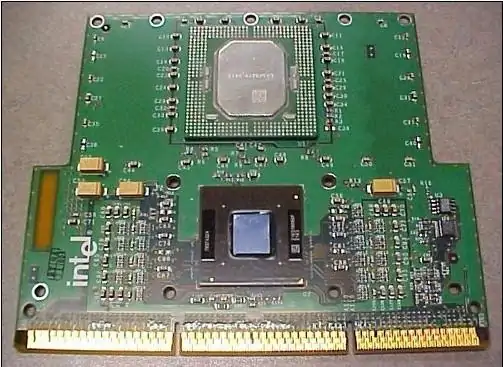

CPU发展到这个时期，就不能不说说Intel Pentium II Cerelon处理器。英特尔将Celeron处理器的L2 Cache设定为只有Pentium II的一半(也就是128KB)，这样既有合理的效能，又有相对低廉的售价（有A字尾的）；这样的策略一直延续到今天。不过很快有人发现，使用双Celeron的系统与双Pentium II的系统差距不大，而价格却便宜很多，结果造成了Celeron冲击高阶市场的局面。后来英特尔决定取消Celeron处理器的 *** P功能，才解决了这个问题。
Pentium II Celeron处理器
赛扬300A，是一个让多少人闻之动容的产品，又陪伴了多少曾经年少的读者度过悠长的学生时代。赛扬300A，从某种意义上已经是Intel的第二代赛扬处理器。之一代的赛扬处理器仅仅拥有266MHz、300MHz两种版本，之一代的Celeron处理器由于不拥有任何的二级缓存，虽然有效的降低了成本，但是性能也无法让人满意。为了弥补性能上的不足，Intel终于首次推出带有二级缓存的赛扬处理器——采用Mendocino核心的Celeron300A、333、366。经典，从此诞生 。 1999年2月26日，英特尔发布Pentium III 450MHz、Pentium III 500MHz处理器，同时采用了0.25微米工艺技术,核心由950万个晶体管组成，从此INTEL开始踏上了PIII旅程。
Intel Pentium III处理器
Pentium III是给桌上型计算机的中央处理器芯片（CPU），等于是 Pentium II的加强版，新增七十条新指令(SIMD，SSE)。Pentium III与Pentium II一样有 Mobile、Xeon以及Cerelon等不同的版本。Celeron系列与Pentium III更大的差距在于二级缓存，100MHz外频的Tualatin Celeron 1GHz可以轻松地跃上133MHz外频。更为重要的是，Tualatin Celeron还有很好的向下兼容性，甚至440BX主板在使用转接卡之后也有望采用该CPU，因此也成为很多升级用户的首选。
Intel Pentium III处理器
特别指出的是，Pentium III光是桌上型就拥有Katmai Slot 1 、Coppermine Slot 1以及Coppermine Socket 370等三种不同的系列。到后期，英特尔放弃插卡式界面而又回归到插槽界面（Socket 370）。socket370封装开始推出的时候，有一部分消费者舍弃了slot1平台而选择了新的处理器。新的PGA封装分为PPGA和FC-PGA两种，前者较为廉价，因而被赛扬处理器所采用，而更为昂贵的后者则被奔腾III处理器所采用。例外的是：采用Mendocino核心的赛扬处理器同时有这两种不同封装的版本。采用PPGA封装的赛扬处理器可以通过转接卡在slot1主板上使用，而采用FC-PGA封装的奔三处理器则无能为力了 。 2000年：IntelPentium 4处理器
Pentium 4相信大家都不陌生。这也是英特尔市场策略进入新纪元的开始。从P4开始，Intel已经不再每一两年就推出全新命名的中央处理器芯片（CPU），反而一再使用 Pentium 4这个名字，这个作法，导致 Pentium 4这个家族有一堆兄弟姊妹，而且这个P4家族延续了五年，这英特尔的市场策略是前所未见的。Penitum 4有分许多制程，Willamette 为P4最早的产品，其中还包括 Socket 423这个跟之后都不兼容的封装（因为接脚数不同嘛），不过正是因为不能升级而且只能使用Rambus这个怪物内存规格，所以此款销售并不怎么好。
Socket423针脚的P4处理器
Socket423是与slot1接口同样短命的一个产物，它从2000年10月推出到2001年8月仅仅使用了不到一年。多数用户最后都升级到了更成熟的socket478平台，而很多购买了socket423处理器的用户的投资都打了水漂。采用socket423接口的CPU只有一款，即Willamette核心的奔腾四处理器。最终这款处理器在市场上的销售情况远低于预期，但在同期Intel的市场份额还有所增长，奔腾四和Netburst的发布给了人们很大的鼓舞，直到今天Intel的3.8GHZ主频的处理器采用的还是这种架构。在新的处理器中还应用了一系列的新技术例如支持快速视频流编码的SSE2指令集等。
478针脚的P4处理器
随着处理器主频和内部集成晶体管数目的增加，处理器消耗的能量也开始大大增加。为了满足处理器所需要的巨大电能，因为奔腾四处理器的功率达到了72W，因此它需要在主板上附设额外的电源接口来满足处理器的供电需要，而由于发热量的增加，一个散热风扇也成了一个必需品。Intel主推的与奔腾四搭配的平台是850平台，双通道的Rambus内存达到了前所未有的2.5GB/S的内存数据带宽，但是由于Rambus内存价格昂贵所以使得早期P4平台相当昂贵。而由于契约的限制Intel又无法使用当时已经出现在市场上的DDR内存。
尽管新的奔四处理器相当成熟，但是在市场上的销量仍然不尽如人意，主要原因就是昂贵的RDRAM内存。虽然后来Intel推出了845解决方案使得用户可以使用SDR内存，但是SDR内存的数据传输速率显然不能够让人满意。当时市场上已经出现了DDR内存，但由于协议问题Intel不能使用这种廉价的解决方案。
经过了消费者漫长的等待Intel终于和Rambus达成了协议，之后Intel马上推出了845D和845GD两种基于DDR内存平台的芯片组。虽然DDR相对SDR数据带宽增加了一倍，但是相对于Rambus还是有所不足，直到双通道DDR内存的出现才解决了这一问题。
AMD和intel哪个好？
想买电脑的CPU，却不清楚哪款比较好或者适合自己电脑，是我为大家介绍amd和intel CPU处理器到底哪个好,欢迎大家阅读。
目前CPU品牌有两大阵营，分别是Intel(英特尔)和AMD,这两个行业老大几乎垄断了CPU市场，大家拆开电脑看看，无非也是Intel和AMD的品牌(当然不排除极极少山寨的CPU)。而Intel的CPU又分为Pentium(奔腾) 、Celeron(赛扬)和Core(酷睿)。其性能由高到低也就是Core>Pentium>Celeron。AMD 的CPU分为Sem *** (闪龙)和Athlon(速龙)，性能当然是Athlon优于Sem *** 的了。
amd和intel CPU处理器到底哪个好
Intel与AMD标志认识
那么新手朋友比较关心的amd和intel哪个好呢?其实大家的意思无非体现在质量、性能、以及性价比这3个方面。其实不管是intel处理器还是AMD处理器都有其各自的优势，所以编辑一般不简单的说到底是intel处理器好还是AMD处理器好，经过多年的竞争，在PC市场的CPU品牌只剩下Intel和AMD两家了。以公司规模来说，Intel比AMD大得多，我们也常常在各种位置看到Intel的创意广告，所以即使不了解电脑的朋友，大多都知道Intel以及它旗下的酷睿系列处理器，导致他们非Intel产品不选。
AMD名气虽然小一些，但能与Intel竞争这么多年，产品上必然其过人之处，同价位CPU性价比更高，就是AMD主打的策略，也给很多用户留下了深刻印象。长期下来，也难免会一些有资历的用户认为AMD大多数CPU性价比就是比Intel的高，最常见的例子：XXX元以上买Intel，XXX元以下买AMD。总的来说在中低端产品上AMD处理器具有较高的性价比，而intel处理器主要是中高端产品上性能不俗，近来随着两大处理器巨头不断推出新品，外来局势或许也将发生微妙的变化，比如最新发布的APU处理器集成的显卡核心就比intel SNB处理器集成的显卡强，另外APU处理器支持双显卡交火技术，性能可以大幅度提升，让我们可以拭目以待吧。
总的来说：定价相近Intel/AMD CPU必然有各自的优点，关键靠我们自己去查找资料挖掘，购买时应认准自己的应用需求(比如玩游戏)，查询相关资料，看看哪个更适合自己。不要迷信某个品牌，听信别人说某某品牌处理器容易坏等，其实够用原则大家心理应该有个位置，迷信品牌买到的产品不一定是最适合自己的。
AMD CPU 简介
Athlon XP-M:Athlon XP-M处理器采用了台式处理器版本的Thoroughbred核心，移动式 AMD Athlon XP-M 处理器可与 AMD 的 Socket A 结构兼容，而且还配备先进的 266MHz AMD Athlon 前端总线。低电压移动式 AMD Athlon XP-M 处理器采用更小巧的 μPGA 封装，适用于外型特别轻巧纤薄的设计。
AMD移动CPU
AMD移动CPU移动式AMD Athlon XP-M 处理器采用 AMD 的 0.13 微米铜导线工艺技术制造，同时包括两项AMD的重要技术:QuantiSpeed技术和PowerNow!技术。QuantiSpeed是为了实现更高的处理器应用性能，而设计出的处理器性能提升架构。
它通过一个较为平衡的方式去实现处理器性能的提升:一方面提升每一个时钟周期的工作量，另一方面提高处理器的时钟频率。这样就可以使处理器不仅可以以更高的频率运行，而且还可以在每个周期执行更多的指令。QuantiSpeed架构每次可发出九个指令，能够确保应用程序指令通过多条信道传送到核心内进行处理，让处理器可以在一个时钟周期内完成更多工作。PowerNow!技术类似于Intel的SpeedStep技术设计，是一种将软硬件结合的电源优化管理技术。
这种技术可以让处理器在不同频率和不同电压下工作。PowerNow!技术下的工作模式分为三种:自动模式、高性能模式、省电模式。Mobile Athlon 64位处理器:Mobile Athlon 64位处理器是业界之一款移动64位处理器，采用了多种全新的处理器技术，包括超级传输技术(HyperTransport)， 同时内置内存控制器。HyperTransport技术和设计灵活的高速系统总线，既可消除或缓解输入输出的瓶颈，又可提高带宽以及减少延迟时间，能明显提升系统的整体性能。另外，在AMD的64位体系中，北桥芯片也成为了"历史名词"，Mobile Athlon 64位处理器内置内存控制器，使处理器直接与存储器相连，大幅降低存储器延迟时间。
Intel CPU简介
intel处理器是英特尔公司开发的处理器，即为CPU就是中央处理器的缩写，它是计算机中最重要的一个部分，由运算器和控制器组成。如果把计算机比作一个人，那么CPU就是他的大脑，其重要作用由此可见一斑。按照其处理信息的字长，CPU可以分为:四位微处理器、八位微处理器、十六位微处理器、三十二位微处理器以及六十四位微处理器等等。
Intel CPU型号介绍
移动式酷睿i7-双核心(6xx)/四核心(7xx/8xx/9xx)处理器移动式酷睿i5-双核心(4xx/5xx)处理器
移动式酷睿i3-双核心(3xx)处理器 Pentium III Mobile Pentium 4 Mobile 区别于移动版Pentium 4 Mobile Pentium 4 更高至3.06GHz，区别与P4M
奔腾M(Pentium M) 赛扬M(Celeron M) 酷睿 双核 (Intel Core Duo) 酷睿2 双核 (Intel Core 2 Duo) 酷睿 单核(Intel Core Solo)
酷睿2 单核(Intel Core 2 Solo) 奔腾双核 (Intel pentium dual-core ) 凌动超低功耗处理器(Atom)
赛扬双核 (Intel celeron dual-core)
台式机处理器英特尔 赛扬 处理器基于英特尔 赛扬 处理器的台式机平台可为您提供超凡的计算体验，以及源自英特尔的出色品质和可靠性。英特尔 赛扬D 处理器英特尔 赛扬D 处理器使台式机实现了可靠技术与优异品质的平衡型号列表Intel 4004Intel 8008
