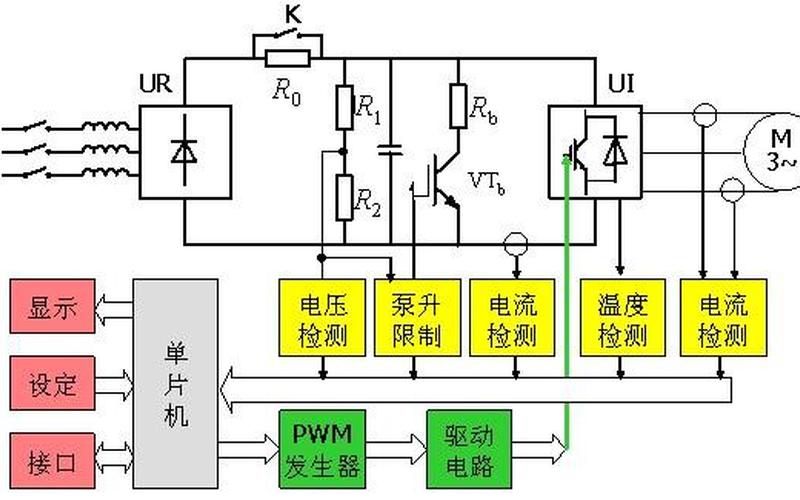

变频器是一种电力调节设备，它可以将交流电源转换为可变频率的交流电源，从而实现对电机转速的调节。变频器工作原理图是变频器内部电路的示意图，它展示了变频器的工作原理和电路组成。本文将从6个方面对变频器工作原理图进行详细分享。
电源模块
变频器的电源模块主要由整流电路和滤波电路组成。整流电路将交流电源转换为直流电源，滤波电路对直流电源进行滤波，消除电源中的高频噪声和谐波。电源模块的稳定性和滤波效果对变频器的性能和寿命有着重要影响。
逆变模块
逆变模块是变频器的核心部件，它将直流电源转换为可变频率的交流电源。逆变模块主要由IG *** （绝缘栅双极型晶体管）和驱动电路组成。IG *** 是一种高压、高速、低损耗的开关元件，驱动电路控制IG *** 的导通和截止，从而控制交流电源的输出频率和电压。
控制模块
控制模块是变频器的智能部分，它通过采集电机运行状态和外部控制信号，实现对电机转速和负载的精确控制。控制模块主要由微处理器、AD/DA转换器、运放、触摸屏等组成。控制模块的性能和算法对变频器的控制精度和稳定性有着决定性的影响。
保护模块
保护模块是变频器的安全保障，它通过监测电机运行状态和变频器内部电路状态，实现对电机和变频器的保护。保护模块主要包括过流保护、过压保护、欠压保护、过载保护、短路保护、过热保护等。保护模块的可靠性和响应速度对电机和变频器的安全运行有着至关重要的作用。
通信模块
通信模块是变频器的扩展部分，它通过通信接口实现对变频器的远程监控和控制。通信模块主要包括RS485、CAN、以太网等通信接口。通信模块的稳定性和通信速度对变频器的远程控制和监控效果有着重要影响。
散热模块
散热模块是变频器的散热部分，它通过散热器和风扇实现对变频器内部电路的散热。散热模块的散热效果对变频器的寿命和稳定性有着重要影响。散热模块的噪音和体积也是需要考虑的因素。
变频器工作原理图展示了变频器内部电路的组成和工作原理。从电源模块、逆变模块、控制模块、保护模块、通信模块、散热模块等6个方面对变频器工作原理图进行了详细分享。电源模块和逆变模块是变频器的核心部件，控制模块和保护模块是变频器的智能和安全保障，通信模块和散热模块是变频器的扩展和散热部分。变频器的性能和稳定性受到各模块的影响，因此在设计和选型时需要综合考虑各个方面的因素。
