气动调节阀门工作原理怎么样？
气动闸阀运用原理是借助压缩空气驱动的闸板，闸板关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。气动闸阀执行标准
1.设计、制造标准：GB1224、API600、ANSIB16.34
2.结构长度标准：GB12221、ANSIB16.10
3.法兰标准：ANSIB16.50、GB9113、HG20592
4.焊接标准：ANSIB16.25
5实验、检验标准：JB9092、API598
一，通用要求
1.1气动闸阀规格及类别，应符合管道设计文件的要求。
1.2气动闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。
1.3气动闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
1.4气动闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
二，气动闸阀主要材质
2.1阀体材质，应以球墨铸铁，铸钢，不锈钢，铬钼钢，316，316L为主，并注明牌号及铸铁实际的物理化学检测数据。
2.2阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
2.3螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
2.4阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
2.5密封面的材质
1、气动闸阀类别不一，密封方式及材质要求不一；
2、普通气动楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；
3、软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据；
4、蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁腈橡胶及三元乙丙橡胶等，严禁掺用再生胶。
2.6阀轴填料
1、由于管网中的气动阀，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果；
2、阀轴填料亦应在承受频繁启闭时，密封效果的良好性；
3、鉴于上述要求，阀轴填料力求终身不换或十多年不更换；
4、填料若需更换，气动阀设计应考虑能有水压的状况下更换的措施。
三，变速传动箱
3.1箱体材质及内外防腐要求与阀体原则一致。
3.2箱体应有密封措施，箱体组装后能承受3米水柱状况的浸泡。
3.3箱体上的启闭限位装置，其调节螺帽应在箱体内或设在箱外，但需专用工具才可作业。
3.4传动结构设计合理，启闭时只能带动阀轴旋转，不使其上下窜动，传动部件咬合适度，不产生带负荷启闭时分离打滑。
3.5变速传动箱体与阀轴密封处不可连接成无泄漏的整体，否则应有可靠的防串漏措施。
3.6箱体内无杂物，齿轮咬合部位应有润滑脂保护。
四，气动闸阀的操作机构
4.1气动阀门操作时的启闭方向，一律应顺时针关闭。
4.2由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。
4.3为了便于一个人的启闭操作，在管道工压状况下，更大启闭力矩宜为240N-m。
4.4气动阀门启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
4.5气动阀门启闭程度的显示盘
1、气动阀门启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目；
2、指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿使用铝皮 *** ；
3、指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。
4.6若气动阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。
五，气动闸阀的性能检测
5.1闸阀在某一规格批量制造时，应委托权威性机构进行以下性能的检测：
1、闸阀在工压状况下的启闭力矩；
2、闸阀在工压状况下，能保证阀门关闭严密的连续启闭次数；
3、闸阀在管道输水状况下的流阻系数的检测。
5.2阀门在出厂前应进行以下的检测：
1、气动闸阀在开启状况下，阀体应承受阀门工压值二倍的内压检测；
2、气动闸阀的关闭状况下，两侧分别承受1.1倍阀门工压值，无渗漏；但金属密封的蝶阀，渗漏值亦不大于相关要求。
六，气动闸阀的内外防腐
6.1阀体(包括变速传动箱体)内外，首先应抛丸清砂除锈，力求静电喷涂粉状无毒环氧树脂，厚度达0.3mm以上。特大型阀门静电喷涂无毒环氧树脂有困难时，亦应刷涂、喷涂相似的无毒环氧漆。
6.2阀体内部以及阀板各个部位要求全面防腐，一方面浸泡在水中不会锈蚀，在两种金属之间不产生电化学腐蚀；二方面表面光滑使过水阻力减少。
6.3阀体内防腐的环氧树脂或油漆的卫生要求，应有相应权威机关的检测报告。化学物理性能亦应符合相关要求。
气动调节阀的工作原理问题
气动调节阀的工作原理问题导读：输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型（FailtoCloseFC）。气关型（AirtoClose）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型（FailtoOpenFO）。气动调节阀的气开或气关...根据最近客户老是反映的气动调节阀工作原理问题，山东华电特作出以下总结。气动调节阀动作分气开型和气关型两种。气开型（AirtoOpen）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型（FailtoCloseFC）。气关型（AirtoClose）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型（FailtoOpenFO）。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时,调节阀是处于关闭位置安全还是开启位置安全？举例来说，一个加热炉的燃烧控制,调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时,调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。气开式改变为气关式或气关式改变为气开式,如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。但也有一些场合，故障时不希望阀门处于全开或全关位置，操作不允许，而是希望故障时保持在断气前的原有位置处。这时，可采取一些其它措施，如采用保位阀或设置事故专用空气储缸等设施来确保。分享相关内容的知识扩展：
气动调节阀,蝶阀,V型球阀区别
气动调节阀、蝶阀和V型球阀都是常见的工业阀门，它们有以下的区别：
工作原理不同：气动调节阀是利用气动执行机构驱动阀瓣，通过调节阀门的开度来控制介质的流量，从而实现对流量的调节；蝶阀通过转动阀体来改变通道的大小，实现对介质流量的调节；V型球阀则是通过旋转球体，使介质流体随着阀门的开启程度产生剪切和摩擦，从而实现对流量的控制。

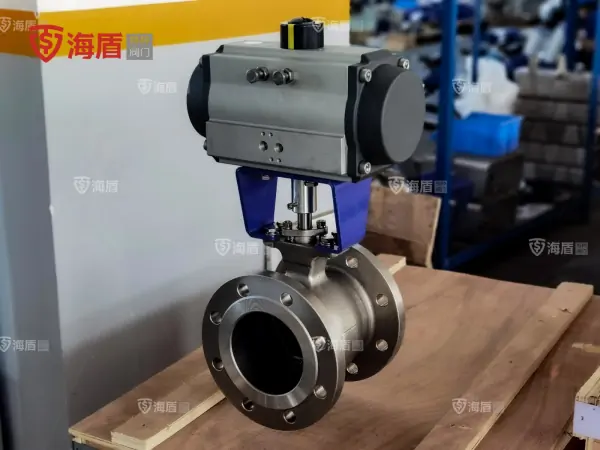

气动法兰V型球阀
适用范围不同：气动调节阀广泛应用于化工、冶金、电力、石油等工业领域中的流量调节场合；蝶阀通常应用于一些中低压的大口径管道中，例如输送水、油、气、蒸汽等流体介质；V型球阀则常用于一些介质具有腐蚀性或高粘度的场合，如石油、化工、制药、食品等行业。
结构不同：气动调节阀常见的结构包括直行式、角行式、衬里式等；蝶阀的结构比较简单，主要由阀体、阀杆、阀板等组成；V型球阀则由阀体、球体、阀座等构成，球体的特殊形状使得它具有良好的调节性能。
参考资料:www.hdqiuf ***

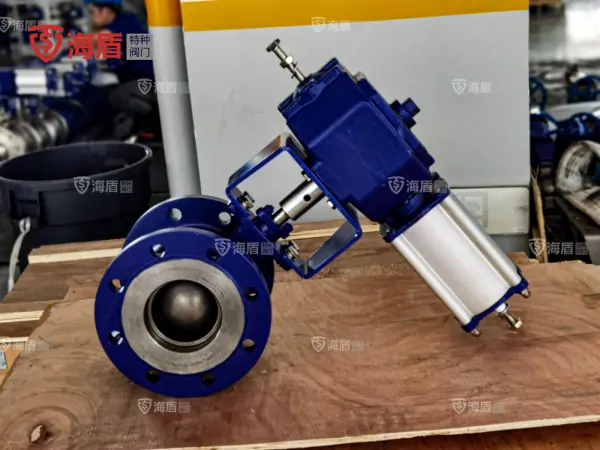

海盾气动V型球阀
气动调阀上面的阀盘是干什么的
气动调节阀是石油，化工，电力，冶金等工业企业广泛使用的工业过程控制仪器之一， 化工生产中的调节阀在调节系统中必不可少， 它是工业自动化系统的重要组成部分。工作原理
以压缩空气为动力源，气缸为执行器，并借助电动阀门定位器，变矩器，电磁阀，保持阀等附件驱动阀门实现开关量或比例调节。 自动控制系统的控制信号用于完成管道介质的调整：流量，压力，温度和其他过程参数。特点是控制简单，响应速度快，本质安全，无需采取额外的防爆措施。
气动调节阀通常由气动执行器和调节阀的连接，安装和调试组成。
气动执行器可分为单作用和双作用：
单作用执行机构中有复位弹簧
双作用执行机构中没有复位弹簧，
当阀失去原点或突然失效时，单作用执行器可以自动返回到初始设置的打开或关闭状态。
气动控制阀根据作用形式分为空气开启型和空气关闭型两种，即所谓的常开型和常闭型。 气动控制阀的气动开启或关闭通常是通过执行器的正反作用和阀的状态结构不同的组装 *** 。

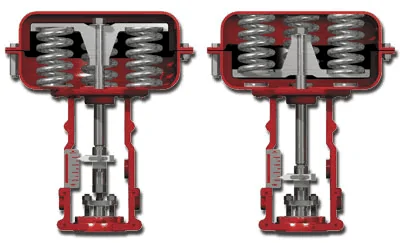

作用方式
空气打开型（常闭型）是指当膜头上的气压增加时，阀朝打开度增加的方向移动。
当达到输入气压的上限时，阀完全打开；相反，当气压降低时，阀沿关闭方向移动，而当没有空气输入时，阀完全关闭。 Gu通常将空气打开控制阀称为故障关闭阀。
空气封闭型（常开型）的操作方向与空气开放型相反。
当气压升高时，阀门沿关闭方向移动； 当气压降低或不存在时，阀门沿打开方向移动或直至完全打开。 Gu通常将气体关闭控制阀称为故障打开阀
调节阀气开气关是如何规定的?选择原则是?
1、原则：气开与气关的选择原则是安全上的需要。
2、规定：气开与气关又叫做事故关和事故开。这样就好理解了。当事故发生时，也就是气源中断时，从安全角度上来看，如果调节阀关上更加安全，那么就选用事故关，也就是气开（通气开，无气关）。
3、气动调节阀分为气开型和气关型两种。气开型调节阀是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。
扩展资料：
工作原理
调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。
调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节阀通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
参考资料来源：百度百科-调节阀
