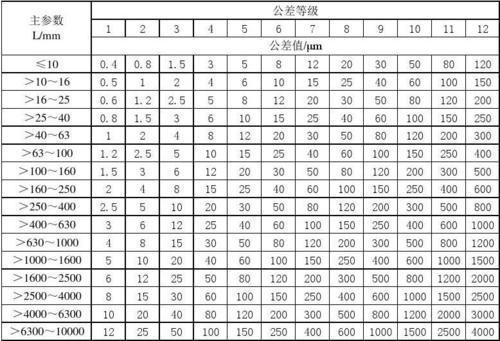

形位公差尺寸表如下：
形位公差包括形状公差与位置公差，而位置公差又包括定向公差和定位公差，这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世纪50年代前后，工业化国家就有形位公差标准。国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和 *** 。

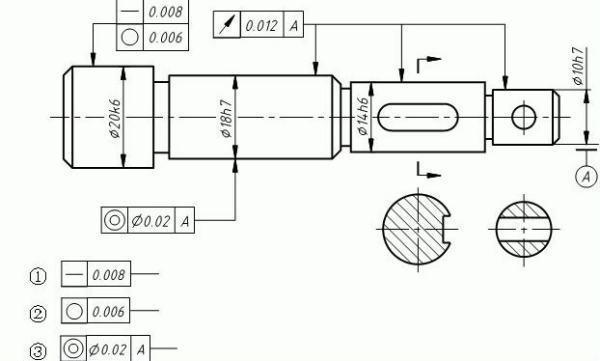

扩展资料：形位公差的代号标注：形状公差代号包括：形状公差的各项目的符号，如图9.2.1，形状公差框格分为两格，之一格为形状公差的项目符号，第二格为公差数值；指引线为带箭头的细实线；形状公差值和其他有关符号。位置公差代号包括：位置公差的各项目的符号，如图9.2.1，位置公差框格分为三格，之一格为形状公差的项目符号，第二格为公差数值，第三格为基准名称；指引线为带箭头的细实线；位置公差值和其他有关符号，以及基准代号等。形位公差框格由两个框格或多个格框组成，框格中的主要内容从左到右按以下次序填写：公差特征项目符号；公差值及有关附加符号；基准符号及有关附加符号。
参考资料来源：百度百科-形位公差

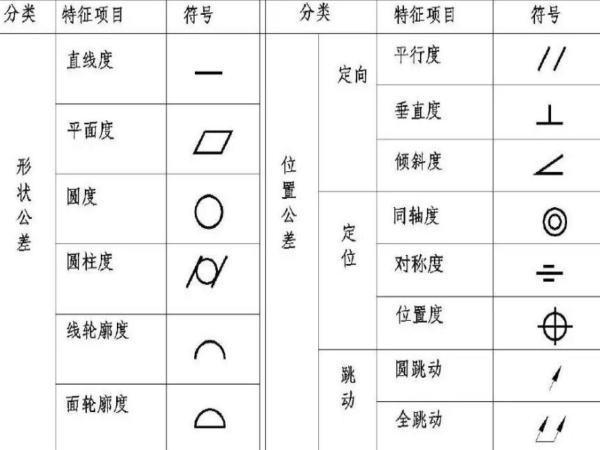

形位公差标注 *** 图解
直线度(straightness)
平面度(flatness)圆度(circularity)
圆柱度(cylindricity)
线轮廓度(profile of a line)
面轮廓度(profile of a surface)定向公差(orientation tolerance)

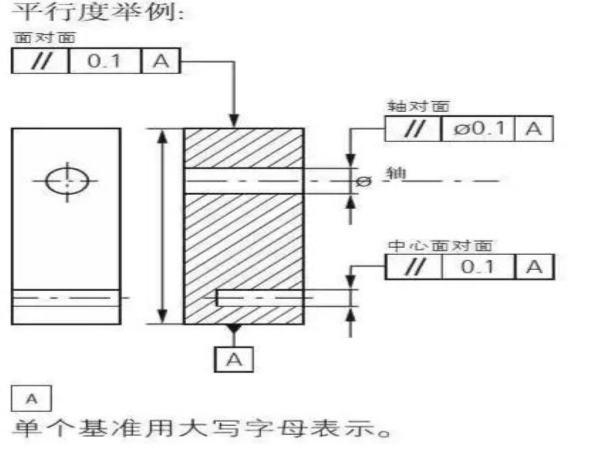

平行度(paralleli *** )垂直度(perpendicularity)倾斜度(角度) (angularity)位置度(position)
分享相关内容的知识扩展：
形位公差符号及含义分别是?
形位公差符号中的标注中带Cf符号是代表连续特征的意思，连续特征中的特征内容分别如下：
1、直线度：符号为一短横线（－），是限制实际直线对理想直线变动量的一项指标。
2、平面度：符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
3、圆度：符号为一圆（○），是限制实际圆对理想圆变动量的一项指标。
4、圆柱度：符号为两斜线中间夹一圆（／○／），是限制实际圆柱面对理想圆柱面变动量的一项指标。
5、线轮廓度：符号为一上凸的曲线（⌒），是限制实际曲线对理想曲线变动量的一项指标。
6、面轮廓度：符号为上面为一半圆加一横。
特征含义
平行度：平行度是表示零件上被测实际要素相对于基准保持等距离的状况。也就是通常所说的保持平行的程度。
垂直度：垂直度是表示零件上被测要素相对于基准要素，保持正确的90°夹角状况。也就是通常所说的两要素之间保持正交的程度。
倾斜度：倾斜度是表示零件上两要素相对方向保持任意给定角度的正确状况。
对称度：对称度是表示零件上两对称中心要素保持在同一中心平面内的状态。
同轴度：同轴度是表示零件上被测轴线相对于基准轴线，保持在同一直线上的状况。也就是通常所说的共轴程度。
位置度：位置度是表示零件上的点、线、面等要素，相对其理想位置的准确状况。
圆跳动：圆跳动是表示零件上的回转表面在限定的测量面内，相对于基准轴线保持固定位置的状况。
全跳动：全跳动是指零件绕基准轴线作连续旋转时，沿整个被测表面上的跳动量。
常用的“形状公差”和“位置公差”分别有哪些项目？各是什么含义？如何标注？
形状公差
直线度 ：符号为一短横线【－】，是限制实际直线对理想直线变动量的一项指标。
平面度 ：符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
圆度 ：符号为一圆【○】，是限制实际圆对理想圆变动量的一项指标。。
圆柱度 ：符号为两斜线中间夹一圆【/○/】，是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
线轮廓度 ：符号为一上凸的曲线【⌒】，是限制实际曲线对理想曲线变动量的一项指标。
面轮廓度 ：符号是用一短线将线轮廓度的符号封闭，是限制实际曲面对理想曲面变动量的一项指标。
平行度 ：等于给出的尺寸公差值或是直线度和平面度未注公差值的较大者。
位置公差
定向公差：包括平行度、垂直度及倾斜度三种。
定位公差：包括同轴度、对称度、和位置度三种。
跳动公差：圆跳动与全跳动。
形状公差是指单一实际要素的形状所允许的变动量，如平面度、圆度、圆柱度、直线度、轮廓度等。是被测要素的几何形状的公差，即几何形状的准确性，不存在对基准的误差，是独立的误差。
位置公差是指关联实际要素的方向或位置对基准所允许的变动全量。位置公差带是限制关联实际要素变动的区域，被测实际要素位于此区域内为合格。
参考资料
百度百科：https://baike.baidu.com/item/%E5%BD%A2%E7%8A%B6%E5%85%AC%E5%B7%AE/2612148?fr=aladdin
百度百科：https://baike.baidu.com/item/%E4%BD%8D%E7%BD%AE%E5%85%AC%E5%B7%AE
机械图纸上的形位公差标注的数值是依据什么给出来的，请具体举例？
机械图纸上的形位公差标注的数值是依据什么给出来的，请具体举例？ 是根据零件的使用要求、经济加工 *** 能得到的精度，给出来的具体数值。《机械设计手册》之一册，有相关详细介绍。
供参考。 谁有机械图纸上的标注符号啊,要全的啊 晕，太多了吧？你想用什么符号自己去《机械设计》手册上查呗～或者就用大学里的《机械设计基础》上面也有～ 请教CAD图纸上比例1：150 ，现在图纸上的数值是26920，实际数值是多少啊？ 图纸上比例1：150 ，只是说明画图的比例。 现在图纸上的数值是26920，它就是表示的实际数值，26920毫米=26.92米。 为什么在机械图纸中，标注公差时不直接标数值，而是标公差等级代号 图纸设计时任务量很大,一般参考设计标准给的配合公差,这是设计者提出的两个零件的配合要求,不是给机床工人的加工图纸,只是提供给工艺工程师的设计要求,再由工艺工程师拆分图纸,画成零件图,提供给机床操作人员加工,为方便加工者直接采用,一般要列出具体数值. 机械图纸的标注是根据那个标准来的 告诉你一个直接的办法：上CAD的帮助里找！
机械图纸标注公差0.002表示多少毫米 机械图纸预设的单位是毫米，所以公差0.002表示0.002毫米，精度很高啊 机械图纸上的Φ5H12公差的范围是多少 Φ5H12，就是Φ5（+0.12，0），上偏差 +0.12，下偏差 0 ，公差 0.12 。
合格尺寸范围，Φ5～Φ5.12 。 机械图纸上j6 公差范围？ 你好，j6应该是轴类的公差，但是不同的尺寸对应的公差带不一样，你应该参照现有的尺寸然后对照公差表得出，根据你给出的公差值，相应的轴的尺寸应该是50-65或者65-80mm之间 ，这两个尺寸区间其公差值是一样大小的，但是所选公差是否合理，既要看你得设计要求，还要看孔的公差值是什么。 机械图形位公差什么意思
形位公差包括形状公差和位置公差两个部分，轴颈上的公差可能是圆弧度有要求，粗糙度有要求，也可能是母线与轴线的平行度有要求，具体得看这个公差符号是什么，指向哪个位置
机械图纸上标注2-c0.75表示什么? 2-c0.75国外的图纸经常看到，我们国家也允许使用
表示二处倒角0.75×45°
C是CHAMFER的缩写
