电流表原理是什么 电流表工作原理
1、电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。2、一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器）。主要采用磁电系电表的测量机构。分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流表指示达到更大。
电流表的内部构造及工作原理是什么？
电流表ammeter
又称“安培表”。
--电流表是测量电路中电流大小的工具
--在电路图中,电流表的符号为"圈A"
--直流电流表的构造主要包括:三个接线柱[有"+","-"两种接线柱,如(+,-0.6,-3)或(-,0.6,3)],指针,刻度等(交流电流表无正负接线柱)
--电流表的使用规则::①电流表要串联在电路中(否则短路);②电流要从"+"接线柱入,从"-"接线柱出(否则指针反转);③被测电流不要超过电流表的量程(损坏电流表);④绝对不允许不经过用电器而把电流表连到电源的两极上(短路).
--电流表读数:1.看清量程
2.看清分度值(一般而言,量程0~3A分度值为0.1A,0~0.6A为0.02A)
3.看清表针停留位置(一定从正面观察)
--使用前的准备:1.校零,用平口改锥调整校零按钮.
2.选用量程{用经验估计或采用试触法}
--工作原理:电流表是跟据通电导体在磁场中受磁场力的作用而制成的。
电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。
当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。
由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。
这叫磁电式电流表，就是我们平时实验室里用的那种。
附:直流电流表
交流电流表在小电流中可以直接使用（一般在5A以下），但现在的工厂电气设备的容量都较大，所以大多与电流互感器一起使用。选择电流表前要算出设备的额定工作电流，再选择合适的电流互感器，在选择电流表。例如：设备为一台30KW电机，大概额定电流为60A左右，这样我们就要选择75/5A电流互感器,则电流表就要选择量程为0A-75A,75/5A的电流表,这样就是一台大电流设备的电流表的选择!
http://baike.baidu.com/view/129142.htm分享相关内容的知识扩展：
当电流表显示为+时
如图所示为我们实验室所用电流表的内部结构示意图，当接入电路，有电流通过线圈时，线圈带动指针偏转，下列说法中错误的是（ ） 见图一A. 电流表的工作原理为电磁感应
B. 当电流表工作时把电能转化为机械能
C. 当电流表从电流表的负接线柱流入时指针反向偏转，因为磁力的方向与电流的方向有关
D. 因串联电路中的电流处处相等，故电流表应串联在被测电路中
A、通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，故A错误；
B、线圈中有电流通过时，表针转动，电能转化为机械能；故B正确；
C、改变线圈中的电流方向，其转动方向会发生改变，当电流表从电流表的负接线柱流入时指针反向偏转，故C正确；
D、因串联电路中的电流处处相等，故电流表应串联在被测电路中；故D正确．
故选A．

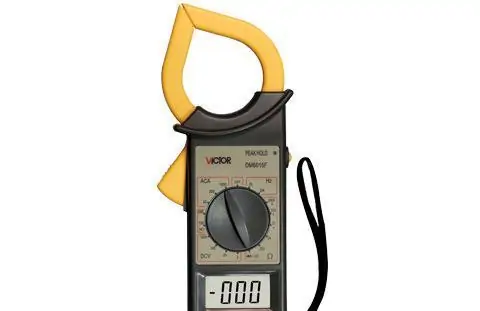

钳型电流表能测直流电吗
可以；钳型电流表可以测交流电流和直流电流。
钳形表是电子电工类的一种仪器，其中测量工频交流电的是磁电式，而电磁式为交、直流两用式。主要讲述的是磁电式钳形电流表的测量原理和使用 *** 。钳形电流表一般可分为磁电式和电磁式两类。
1、磁电式的主要结构
磁电式钳形电流表主要由一个特殊电流互感器、一个整流磁电系电流表及内部线路等组成。
一般常见的型号为：T301型和T302型。T301型钳形电流表只能测量交流电流，而T302型即可测交流电流也可测交流电压。还有交、直流两用袖珍钳形电流表，如：MG20、MG26、MG36等型号。它的准确度为2.5级，电流量程为：10 A、50 A、250 A、1000 A。
2、钳形电流表的工作原理
建立在电流互感器工作原理的基础上的，当握紧钳形电流表扳手时，电流互感器的铁心可以张开，被测电流的导线进入钳口内部作为电流互感器的一次绕组。当放松扳手铁心闭合后，根据互感器的原理而在其二次绕组上产生感应电流，电流表指针偏转，从而指示出被测电流的数值。
注意事项：
由于其原理是利用互感器的原理，所以铁心是否闭合紧密，是否有大量剩磁，对测量结果影响很大，当测量较小电流时，会使得测量误差增大。这时，可将被测导线在铁心上多绕几圈来改变互感器的电流比，以增大电流量程。
扩展资料：
钳形电流表的使用 ***
1、在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。
2、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。
3、测量运行中笼型异步电动机工作电流。根据电流大小，可以检查判断电动机工作情况是否正常，以保证电动机安全运行。
4、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。
5、首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。根据电动机功率估计额定电流，以选择表的量程。
6、钳形表测量前应先估计被测电流的大小，再决定用哪一量程。若无法估计，可先用更大量程档然后适当换小些，以准确读数。不能使用小电流档去测量大电流。以防损坏仪表。
7、由于钳形电流表本身精度较低，在测量小电流时，可采用下述 *** ：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。
参考资料：百度百科词条--钳型电流表
电流表和电压表的区别
电流表和电压表的区别如下：
1、区别1：电流表一般情况下串联的都在测电流支路上面，而电压表串联的是在测电流元件上面。电流表上面一般显示的是0~0.6a或者是0~3a，而电压表上面显示的是0~3伏和0~6伏，它们之间的单位和计量也是有一定区别的。
2、区别2：电压表在连接的时候可以直接连接在电源的两侧，它主要测试的是一个电源的电动势，而电流表是不可以直接连接在电源的两侧的，如果将电流表连接在电源的两侧，很有可能会出现电路烧毁短路的现象，对人也会带来一定的危害。
3、区别3：电流表示需要与电路串联起来使用的，而电压表是要与电路并联起来一起使用的。电流表是指用来测量交、直流电路中电流的仪表。在电路图中，电流表的符号为"圈A"。电流值以“安”或“A"为标准单位。
电压表与电流表的工作原理：
1、电流表的工作原理：当电流计接入电路时，电流计中有电流通过，也就是说电流计中的线圈中有电流通过，这时磁场会对线圈产生力的作用，线圈在这个力的作用下产生偏转，这个偏转带动指针也偏转，这样就表示出了线圈中通过的电流的大小。
2、电压表的工作原理：由于电压表要与被测电阻并联，所以如果直接用灵敏电流计当电压表用，表中的电流过大，会烧坏电表，这时需要在电压表的内部电路中串联一个很大的电阻，这样改造后，当电压表再并联在电路中时，由于电阻的作用，加在电表两端的电压绝大部份都被这个串联的电阻分担了，所以通过电表的电流实际上很小，所以就可以正常使用了。
