proteus滑动变阻器怎么用
1、打开proteus软件后，点击P键进入器件库；2、在关键词中填入POT，Category选择Resistors；3、在查找结果Result中下拉找到POT-HG，选择之后点击OK添加滑动变阻器到器件列表；4、在电路图中放置滑动变阻器，连接电源和地，在滑动变阻器第三脚连接一个电压表方便观察电
阻变化情况。
5、滑动变阻器上方两个按钮可控制电阻值大小，左边为减，右边为加，鼠标直接点击按钮即可改变阻值，或者直接拖动滑动变阻器中间脚也可改变阻值。
proteus滑动变阻器封装叫啥？
滑动变阻器的话看你用哪种，常见的矩形滑动变阻器封装比较简单，因为他脚距就是100mil（2.54mm），放三个焊盘然后调下脚距就可以了。pt100呢也要看你用几线的，我见过2线和3线的，一般就是一个金属柱引出几根线，这样的话你的封装也只设置成对应线数的接插端子就行了。分享相关内容的知识扩展阅读：
LCD1602不显示，背光正常，对比度也调好了！以下是我的C程序，proteus仿真是可以的啊~~写到板子就不可以了
#include <reg51.h>#include <intrins.h>
*** it rs=P2^0;
*** it rw=P2^1;
*** it ep=P2^2;
unsigned char code disa[]={"made by zwg"};
unsigned char code di *** []={"made by dnd"};
void delay(unsigned char ms)
{
unsigned char i;
while(ms--)
{
for(i=0;i<250;i++)
{
_nop_();
_nop_();
_nop_();
_nop_();
}
}
}
bit lcdbz()
{
bit result;
rs=0;
rw=1;
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
result=(bit)(P0&0X80);//此处P0口
ep=0;
return result;
}
void lcdwcmd(unsigned char cmd)
{
while(lcdbz());
rs=0;
rw=0;
ep=0;
_nop_();
_nop_();
P0=cmd;
_nop_();
_nop_();
_nop_();
_nop_();
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
ep=0;
}
void lcdpos(unsigned char pos)
{
lcdwcmd(pos|0x80);
}
void lcdwdat(unsigned char dat)
{
while(lcdbz());
rs=1;
rw=0;
ep=0;
P0=dat;
_nop_();
_nop_();
_nop_();
_nop_();
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
ep=0;
}
void lcdinit()
{
lcdwcmd(0x38);
delay(1);
lcdwcmd(0x0c);
delay(1);
lcdwcmd(0x06);
delay(1);
lcdwcmd(0x01);
delay(1);
}
void main(void)
{
unsigned char i;
lcdinit();
delay(10);
lcdpos(0x01);
i=0;
while(disa[i]!='\0')
{
lcdwdat(disa[i]);
i++;
}
lcdpos(0x42);
i=0;
while(di *** [i]!='\0')
{
lcdwdat(di *** [i]);
i++;
}
while(1);
}
既然proteus能仿真通过，那说明不是程序的问题、

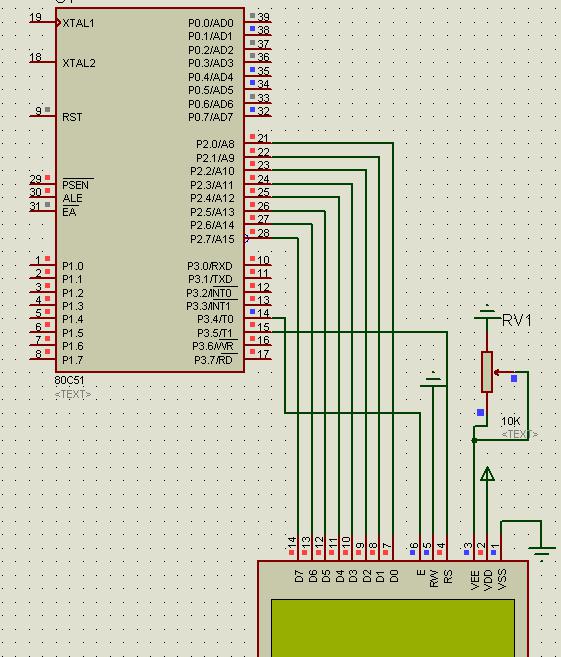

1602的三脚一般接一个滑动变阻器，滑阻的两端接电源和地，通过调节滑阻，可以改变背光的亮度。
你的情况是不是背光太亮了，把字给掩盖了，调节一下滑阻看看，把屏幕往暗了调。
proteus仿真是1602液晶不显示字符 求高人指点

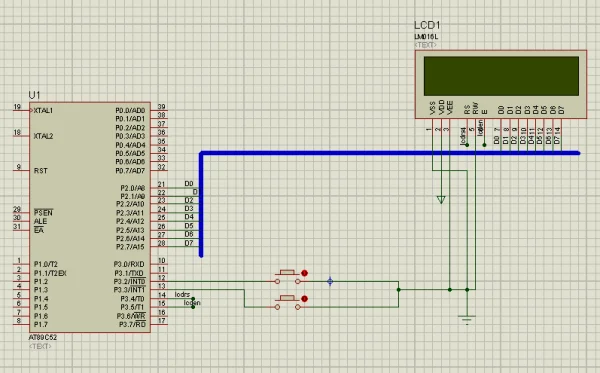

用keil软件编译程序 显示无错误生成.hex文件后载入到proteus仿真的单片机中，运行时，lcd1602无字符显示 如图：
绝b是程序的问题吧，程序发过来我看看，后者你先认真参考一下时序，单片机难就难在这个时序上面。电路图没错啊，我照你的画了，刚好我这里有以前做实验的程序，试了一下没问题，不过我的程序里面有关于中断的东东，电路有点不一样，但我是试了你的电路的，说明电路没问题。程序如下，你拷贝过去试试，看看行不行。#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
*** it lcdrs=P3^4;
*** it lcden=P3^5;
uchar code table[]=" ELECFANS ";
uchar code table1[]="MADE BY PENG LEI";
uchar num;
void delay(uchar);
void Init();
void write_com(uchar);
void write_data(uchar);
void main()
{
Init();
delay(100);
EA=1;
EX0=1;
EX1=1;
while(1);
}
void Init()
{
lcden=0;
write_com(0x38);
write_com(0x0f);
write_com(0x06);
write_com(0x01);
write_com(0x80+0x1);
}
void write_com(uchar com)
{
lcdrs=0;
P2=com;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void delay(uchar z)
{
uchar i,j;
for(i=z;i>0;i--)
{
for(j=100;j>0;j--);
}
}
void write_data(uchar Data)
{
lcdrs=1;
P2=Data;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void int0() interrupt 0
{
for(num=0;num<16;num++)
{
write_data(table[num]);
delay(500);
}
write_com(2);
write_com(0x80+0x40);
for(num=0;num<16;num++)
{
write_data(table1[num]);
delay(500);
}
}
void int1() interrupt 2
{
write_com(1);
}

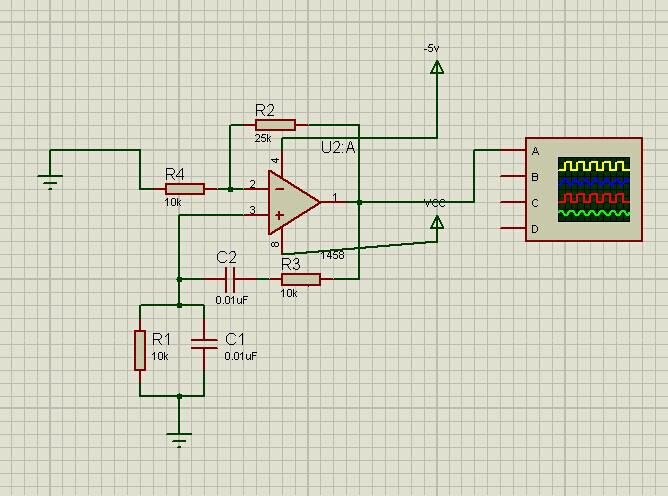

RC桥式正弦波振荡电路在proteus中仿真不了
请大神看一下，我是用proteus仿真的，按照模电书上的图画出来的，但是仿真不出来，为什么呢？？

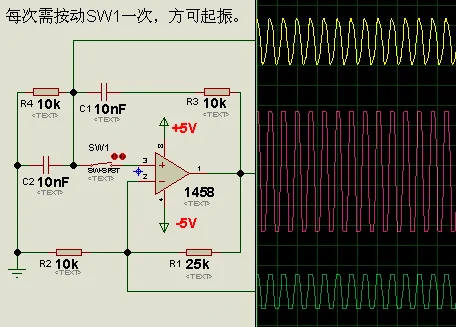

振荡条件不够。需在运放3脚加一个单开关，每次启动时，按动开关一次，以产生冲击电流，达成起振条件。
