日光灯电路图 要的啊
xyak8899的图上没有电容也可以。这是镇流器上有两条线的接法，还有四条线的接法。
欲知详情就追问。
谁有遥控日光灯的电路图
在下新手。学维修不到两年。现想做个遥控日光灯开关的电路图。不知道咱下手。。。希望老师们多多指点指点。。。谢了。。。同意楼上的。市场上有遥控开关，只要一点电工知识就可以安装了。
查看原帖>>
分享相关内容的知识扩展阅读：
不用变压器的日光灯该如何安装？更好能提供线路图，谢谢~

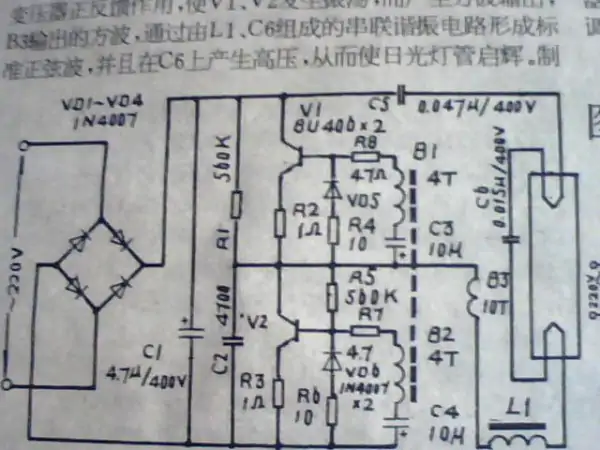

日光灯不需要变压器，它用镇流器，镇流器分两种，一种是铁心电感式的，只有两个接线端子，要用启辉器启动；另一种是电子式的，输入交流两条线，输出四条线接灯管的四个脚，一般都分好了颜色或注明连接位置。防暴 *** A36/40专用镇流器怎么接在日光灯电路中，有图更好。
我倒看到过的 防爆灯专用电子式镇流器 左面两根进线接零线和火线 右面1和2并掉连接到灯管两端 3和4并掉连接到灯管的另一端 连接处用耐高温套管 刚在单位厨房修过 所以知道 给个小图
电子式日光灯改成Led灯的接线图是怎样的？
日光灯改led灯接线图解1、 电感式镇流器
传统的电感式整流器改造LED日光灯接线图见图。
改装时首先把光管支架上的启辉器S卸除,然后把支架内的电感式镇流器接线端子A、B上的两根电源导线解除,接着把解除的两条导线进行短接?用电工绝缘胶布包扎好。为了防止改装后的光管支架误装上普通的荧光灯管,应在支架内部明显的位置贴上标签,注明“本灯盆仅适用于安装LED日光灯”。经检查导线连接正确后方可装上装饰面罩,把适配的LED日光灯管安装到此光管支架上通电点亮。
2、 电子式镇流器 传统的电子式镇流器接线图见图。
改装时把光管支架内的电子式镇流器端子上的所有导线解除,然后把图中原连接电子镇流器A、B端子的两条导线短接一起后连接到支架电源输入端的“L”上,原连接电子镇流器C、D端子的两条导线短接一起后连接到支架电源输入端的“N”上,最后用电工绝缘胶布分别给予包扎好。为了防止改装后的光管支架误装上普通的荧光灯管,应在支架内部明显的位置贴上标签,注明“本灯盆仅适用于安装LED日光灯”。经检查导线连接正确后方可装上装饰面罩,把适配的LED日光灯管安装到此光管支架上通电点亮。
3、 请用标准符号画出一个完整的220VAC日光灯照明电路原理图
给你这个标准日光灯电路图作参考，按图画即可，希望对你有帮助。

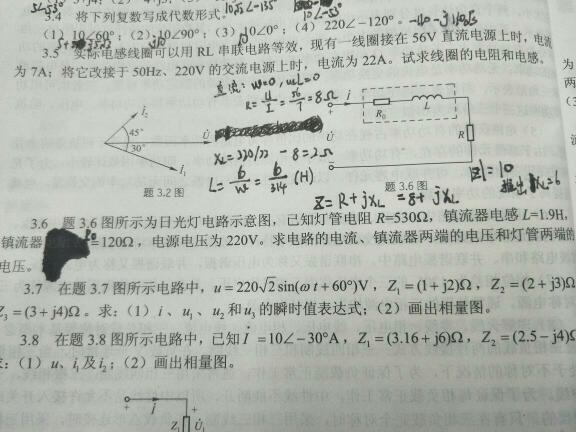

日光灯电路示意图，已知灯管电阻R=530Ω
XL=314x1.9=597Ω
线路总电阻Rz=530+120=650Ω
Z=√(Rz^2+XL^2)arctg（XL/Rz）=883∠42.57º
线路电流I=220/883=0.249A
镇流器两端电压UL=IZL（ZL为镇流器阻抗，ZL=√(120^2+597^2)=609Ω）
UL=0.249x609=151.6V
日光灯两端电压UR=IR=0.249x530=132V
