浴霸开关实物接线图

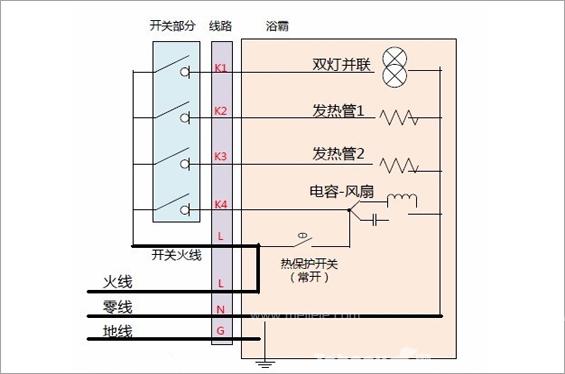

原理图：

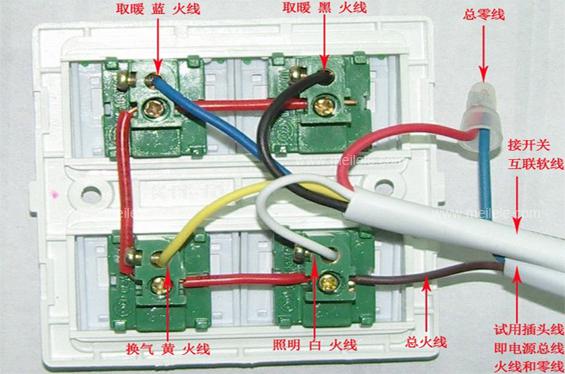

2. 实物图：
浴霸开关接线图详解
浴霸开关你知道是怎么接线安装的吗？大多数消费者在购买浴霸之后，回去都是请专业师傅来帮助安装的，对于浴霸开关接线图一点都不了解吧！其实，小编认为业主都了解相关知识是有必要的，接下来，小编为大家分享浴霸开关接线图，一起来看看吧！浴霸开关安装的供电线路一般有三条线： 1、地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。 2、零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。 3、火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。
浴霸压线的位置：根据上面接线图，线的颜色对照的控制开关L1跟插座L买的时候就已经接好了。直接在插座接上火线，插座另一孔接零，开关另一端接灯。 三个开关，管照明的那个，另一接柱接照明灯头的中心接柱；二个管取暖的开关，每个的另一接柱接二个取暖灯头的中心接柱。浴霸接线端子中标有N的接0，其他的四根有两暖灯，一换气，一照明，这四根到开关控制按钮，另外下火线一根到开关，需要注意的是线的颜色要弄清。 因浴霸的照明和取暖不能同时翻开，以做到防爆，即厂家所谓的互锁功用，其实也就是一个单刀双掷开关和一个双刀双掷开关来完成的，按上述计划改造后，可以完成照明和取暖不会同时被翻开，且照明、换气、取暖都能够正常运用，但和原装开关有局部不同：即照明灯翻开后，取暖是打不开的，到达了防爆功用，只要手工关掉照明才能够翻开取暖，而原装的则是照明灯翻开状况下，翻开取暖的同时自动关掉照明。 其实大部分普通的消费者拿到浴霸开关接线图，如果没有供电方面的基础的话，基本上就会被接线图上面复杂的电线走向给绕晕了，如果想要让总开关能够控制所有的这些按钮的话，又能够让各个的开关按照本身的功能运转自如的话，不是专业的人员如果想要做到这点，不是那么容易的事情。 因此建议大家更好还是不要自己拿着接线图去安装浴霸开关，而是找有经验的电工师傅来进行安装，如果情况不允许的话，必须要自己安装的话，那么可以到比较大的装修论坛去搜索浴霸的开关安装 *** ，并且按照上面列示出的 *** 一步一步的完成。 切记在安装的时候要关闭掉电源，否则可能会出现一些不必要的危险。如果遇到安装错误的情况，可以小心的拆掉重新安装调整，直到浴霸的总开关可以对其他的开关控制自如，以及各个开关都能发挥他们的作用的时候，才算是完成任务。值得注意的一点是，大家在使用浴霸开关接线图安装浴霸的时候，一定要注意安全，这个是最主要的。 以上是小编为大家分享的浴霸开关接线图，对浴霸感兴趣的朋友不妨多了解下吧！
分享相关内容的知识扩展阅读：
浴霸触屏开关安装 *** 是怎样的？
浴霸触屏开关安装 ***1、浴霸触屏开关有很多种类型，在五金店都可以买到，先看这一款，小编以它为案列讲解。
2、供电线路
（1）浴霸触屏开关安装的供电线路，一般有三条线，地线，是黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳上。
（2）零线，大多数情况是蓝色、或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。
（3）火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。
3、浴霸触屏开关类型
既然是五开的浴霸触屏开关，那就有灯泡、换气1/换气2、照明、转向等几个开关，要让总电源控制中心控制所有的开关按钮，其他的开关能够自主独立的运作，这种方式的浴霸触屏开关接线图，背后操作起来非常的困难和复杂。
4、接线
（1）不同的线头要接在不同的接线柱上，刚开始安装的时候，也容易手忙脚乱，要先观察接线的位置，记住不同的颜色、以及对应的接线柱颜色，以新换旧。
（2）在原来的位置上，把一个个对应颜色的线头接上，并固定在原来的位置，接通电源之后，确定没有问题后，那就OK了。
（3）安装好后，重新检查一遍，确定没有问题后，就可以使用啦。
浴霸触屏开关安装 *** ，小编讲解完毕了，看完后，感觉并不是很难，只要懂电工知识，知道线路如何连接，就能将浴霸触屏开关安装好。若没有经验，不建议尝试，一旦为安装好，轻微是不能使用；严重的是损坏线路、烧坏其它零件、甚至漏电
还在烦恼浴霸开关的安装 只需这4步轻松解决
现在的卫生间，普遍没有窗户，而改用排风扇换气。如此一开，浴霸的优势就更明显了。现在的浴霸，集成了照明、取暖和换气。功能增加了，开关也就变得更复杂。那么浴霸开关如何安装呢?其实不是很难，学会这四步自己也可以轻松实现浴霸开关安装。
浴霸开关的安装——如何接线
不同浴霸品牌的开关接线是不一样的，有些品牌在浴霸开关接线时更好将灯取下后才能拆开。
如果浴霸接线错误的话一般会出现以下一些问题，一打开就是照明模组，取暖模组，排风模组一起开。要是这样可以的话，用一根也行。
浴霸开关接线的供电线路有三条：
1、地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。
2、零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。
3、火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。
浴霸压线的位置;根据上面接线图，线的颜色对照的控制开关L1跟插座L买的时候就已经接好了。直接在插座接上火线，插座另一孔接零，开关另一端接灯。
大部分普通的消费者拿到浴霸的开关接线图，如果没有供电方面的基础的话，基本上就会被接线图上面复杂的电线走向给绕晕了，这是为什么呢?因为一般的浴霸开关都有总电源、灯泡、唤起等等六个按钮的，如果想要让总开关能够控制所有的这些按钮的话，又能够让各个的开关按照本身的功能运转自如的话，
不是专业的人员如果想要做到这点，不说非常困难，最起码也不是那么容易的事情。
浴霸开关的安装——安装要点
浴霸开关通常有六个按钮，作用分别为总电源、灯泡、转向、冷风/换气、加热1、加热2。要让总电源可以控制住所有的按钮，并且让其它的按钮可以独立工作，
这后面的一系列布线任务，是很复杂的。因为六个按钮，总共就有16个接线柱、18根线头。
但庆幸的是，很多厂家已对此做出了简化，已把其中的11个线头连接好了，而用户拿到手后要做的，就是把剩下的7个线头，连接到开关的7个接线柱上。在安装的时候，要先牢记住线头各自的颜色，以及各自所对应着的接线柱，然后就可以拆掉旧开关，换上新开关，对应的线头要一个一个的连接到接线柱上面，最后就把开关固定好。
浴霸开关的安装——位置选择
若是安装在浴室里面，又担心漏电，引发意外。若是安装在浴室外面，又不方便开关。安装在室内，就要预留好可以完美防水的地方，在安装时也要做好防水处理。开关的安装高度，通常距离地面135厘米，这样更便于人体使用。
浴霸开关的安装-----进入安装
浴霸的开关通常是有三个的，其中两个用来控制取暖，另一个用来控制照明灯。但是实际上，仅从外面的线是不足够保证接线正确的，做不好的话，还会烧坏线路。需要把它给打开，要注意，有的品牌浴霸需要把灯先取下，才能够拆开。
相关阅读：浴霸开关坏了怎么办 浴霸开关多少钱?
奥普浴霸开关品质选择怎么样
浴霸开关的安装-----进入安装
浴霸的开关通常是有三个的，其中两个用来控制取暖，另一个用来控制照明灯。但是实际上，仅从外面的线是不足够保证接线正确的，做不好的话，还会烧坏线路。需要把它给打开，要注意，有的品牌浴霸需要把灯先取下，才能够拆开。
相关阅读：浴霸开关坏了怎么办 浴霸开关多少钱?
奥普浴霸开关品质选择怎么样
雷士，风暖，触控，开关，浴霸，接线图。还有，需要，单独，装，一个，普通，开关，吗？
属于大功率用电器 ， 可以接个接触器后 。 接个一般开关控制接触器开关最安全。
