220v单相电机正反转接线图
220v电机正反转接线图，如下：
单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达更大值。
扩展资料
电机正反转，代表的是电机顺时针转动和逆时针转动。电机顺时针转动是电机正转，电机逆时针转动是电机反转。
正反转控制电路图及其原理分析要实现电动机的正反转只要将接至电动机三相电源进线中的任意两相对调接线即可达到反转的目的。电机的正反转在广泛使用，例如行车、木工用的电刨床、台钻、刻丝机、甩干机和车床等。
参考资料：百度百科-电机正反转
求有刷单相电机正反转接线图？
两黄线接碳刷两白线接电源是一个转向，两白线接碳刷两黄线接电源是另一个转向，两个转向全要你得用开关倒一下。这叫串激电机不需要电容
分享相关内容的知识扩展阅读：
单相的正反转怎么接？线路怎么画？比如排气扇的正反控制。
正转：
反转：
电机顺时针转动是电机正转，电机逆时针转动是电机反转。正反转控制电路图及其原理分析要实现电动机的正反转只要将接至电动机三相电源进线中的任意两相对调接线即可达到反转的目的。电机的正反转在广泛使用，例如行车、木工用的电刨床、台钻、刻丝机、甩干机和车床等。
扩展资料：

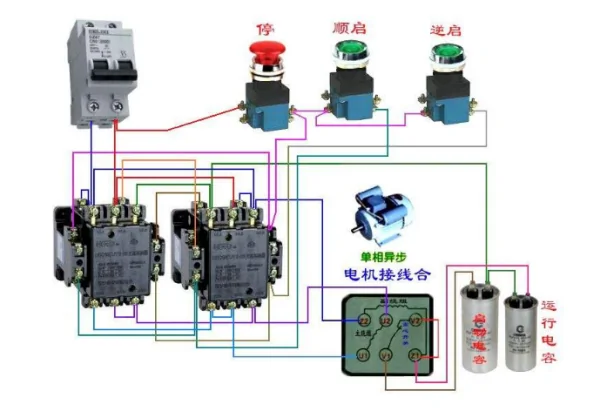

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能同时吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁。
电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。电动机的过载保护由热继电器FR完成。
因为送风机的运转点是阻力曲线与特性曲线的交点，阻力曲找不动则风量大。阻力曲线变化时，风量基本不增加。但是，无论怎样，两台送风机并联运转都达不到它们的能力之和。因此，如果真需要两机并联运转，则需重新设计较粗的管道，必须做到阻力曲线达到其风量之和。
参考资料来源：百度百科--排气扇
参考资料来源：百度百科--电机正反转
单相电机怎么接线，单相电机是U1接L，U2接N，这样接法正确吗
单相电机怎么接线，单相电机是U1接L，U2接N，这样接法正确吗对单相电机的接线搞不清。我先对单相电机的正反转原理讲一下。单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。启动线圈电阻比运转线圈电阻大些，量下就知了。启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。比起三相两个绕组相同时可以这样连接如洗衣机，也可任一绕组两端对换，不然其他的只能两端对换，
电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂;二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。下图分别是电机的反转和正转接线图。
反转接线图：
正转接线图

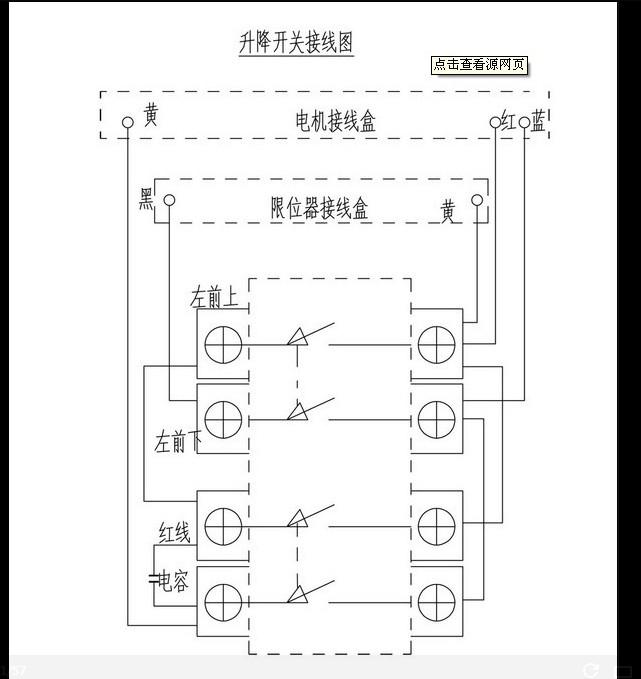

单相电机正反接线原理图、单相电动葫芦正反接线原理图、手柄上下按键，接线原理图
单相电机正反接线原理图、单相电动葫芦正反接线原理图、手柄上下按键，接线原理图按图接后，不能正反两个方向转
之一步：单相电机的启动绕组串接有一个合适的电容，借助于移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。
第二步：要改变电机的转向，需要在电机绕组引出线的接点上、找出启动绕组，将原来串接电容的一端、与原来接公用点的另一端线对调、连接，就能达到改变转向的目的。
第三步：如果该电机主、副绕组一样，需要随意控制转向的；只需将原来接电容器的电源线通过一个双控（一进二出）开关，与电机电容的两端线连接，操作开关改变电源接入电容的方向、就能控制电机的转向了。
【拓展】
1、单相电机里面有二组线圈，一组是运转线圈，一组是启动线圈，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。启动线圈电阻比运转线圈电阻大些，量下就知了。启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。
2、当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。比如AB为启动线圈，CD为运转线圈。当A与C相接，B与D相接时，为正转。哪么AD相接，BC相接，就为反转了。

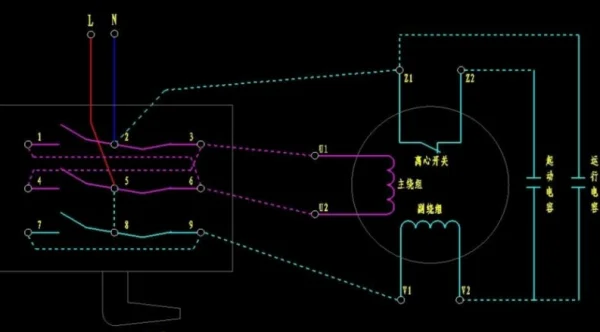

3、下图为正反转的接线图，开关是三相电机正反转的手动开关，经改线后做成，。图中AB线圈的电容没有画出来。

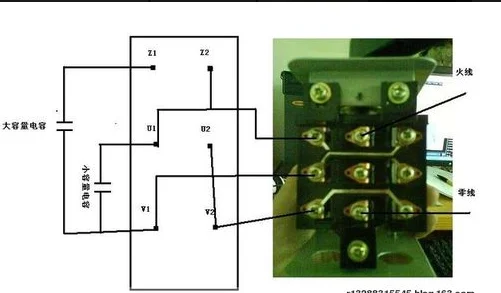

U也是主线圈,动行线圈。V是副线圈,起动线圈。这里的Z是离心开关接线头。与上面的W是一样的。这图的火线接U2。零线接U1,大电容与离心开关串联，再与小电容并联，最后再与起动线圈串连。
