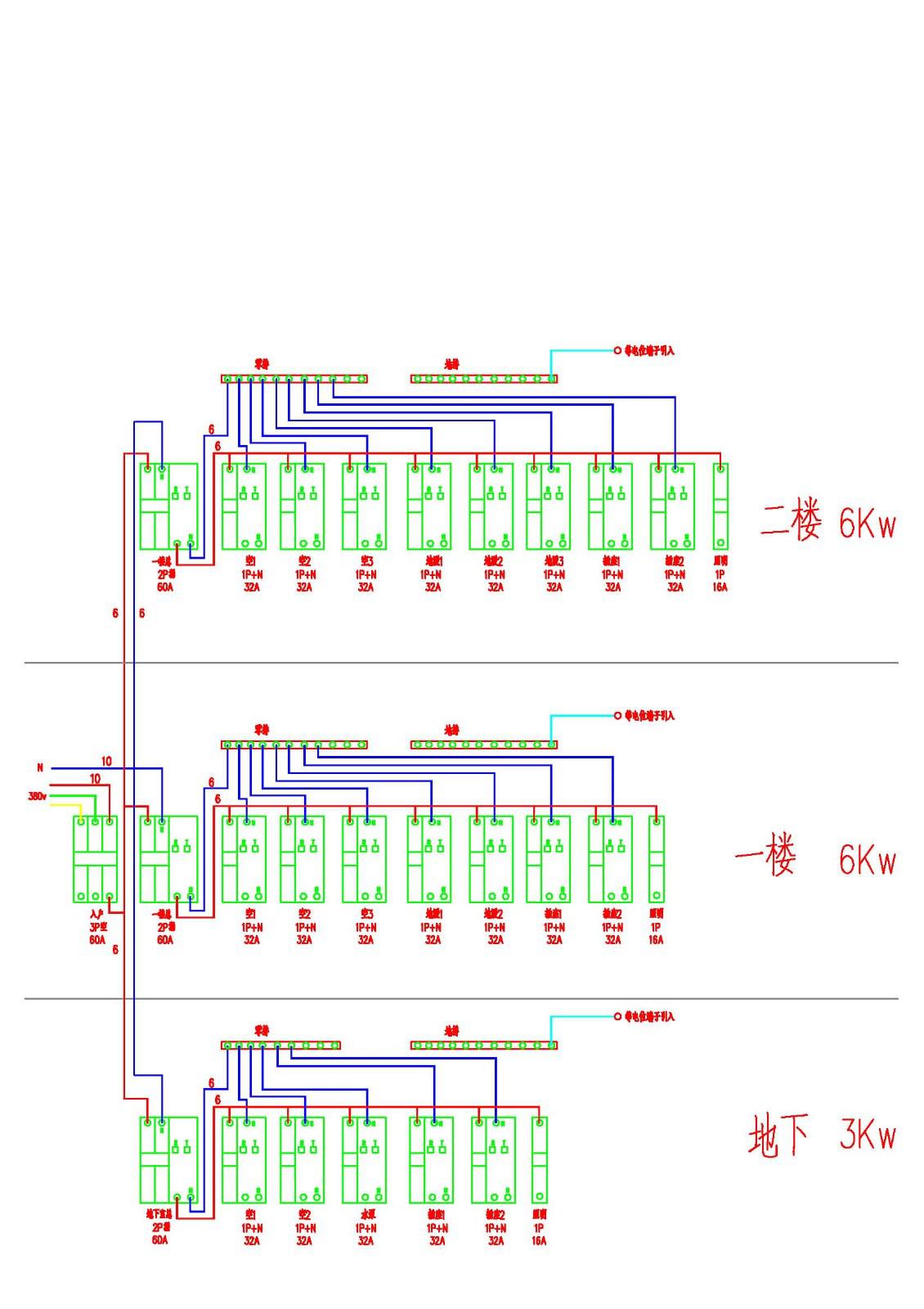

别墅配电箱接线图

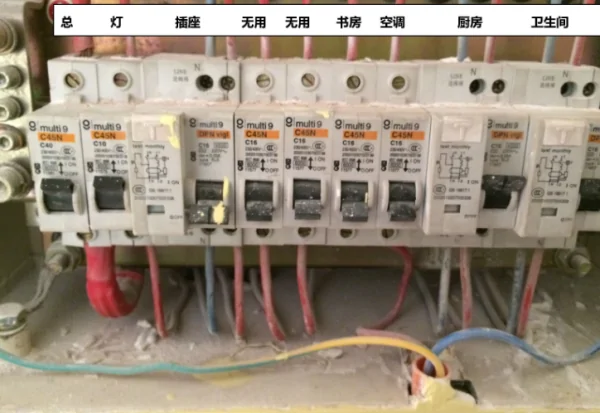

请专家看一下这样配电可以吗，三相入户，我只取了一相，虽然不是很合理，但是安全
不要只取一相。三相入户没有问题，但建议将三相分别用于三层楼每层的单相，这样用电较为平衡，而且更安全。如果三相只取一相用，三层楼所有的负载都集中在一相上，如果进线总开关过小很容易过载跳闸。从节能上考虑，只取一相用电也会增大用电量。
锅炉配电箱接线图

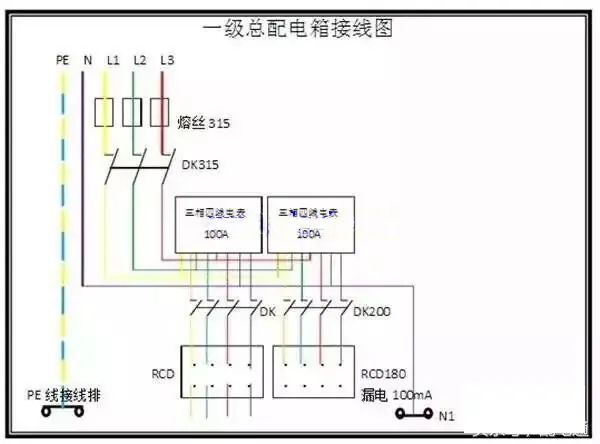

一级总配电箱接线图
PE N L1 L2 L3
熔丝315DK315
DK DK200
RCDRCD180
PE线接线排漏电100mA
N1
二级分配电箱接线图
PE N L1 L2 L3
DK180
DK100 DK60DK40
RCD
PE线接线排漏电30mA
RCD80 RCD60 RCD40 RCD40 RCD20 N
二级分配电箱接线图
PE N L1 L2 L3
DK100
DK40DK40
RCD
PE线接线排漏电30mA
RCD40 RCD20 RCD20 RCD20 RCD20 N
二级分配电箱接线图
PE N L1 L2 L3
DK315
DK40DK40
RCD
PE线接线排漏电30mA
RCD250 RCD40 RCD20 RCD20 RCD20 N
分享相关内容的知识扩展阅读：
380V转220V的配电箱空开接法图解
380V是工业用电电压，220V是家庭用电电压。如果铭牌上标着电压220/380V，接法△／Y，是告知使用者该电动机可以在三相220V电源条件下接成三角接法，在三相380V的电源条件下以星形接法使用，适应两种不同的电压。
如果电源电压是220V，就应接成三角形。如误接成星形，就会使接到每相绕组上的电压由220V下降到220/√3=127V，电动机就会因电压太低起动不起来，如仍承受额定负载，就容易造成过载烧毁。
如果电源电压是380V，就应接成星形，如误接成三角形，每相绕组就会承受380V的电压而造成定子电流增大烧毁绕组。所以正确的接线方式，应能使电动机在正常工作时，所承受的电源电压必须等于或接近于电动机的额定电压。
扩展资料：
空气开关使用注意事项：
1、用户更换分路空开关闭配电箱中的总开即可，如果更换配电箱总开则需要切断配电箱总开前面的空开，这个空开一般在商品房楼道、强电井，或者电表旁边。
2、用户如若盲目加大空开将导致失去保护作用，造成危险，甚至线都烧了空开还没跳闸。空开改小，则很容易跳闸，甚至电网的一点波动都会导致跳闸。
3、用户需要按照操作规范，先断开输入端再断开负载，安装的时候先接负载端再接输入端。空开使用卡扣卡在轨道上，不要用蛮力。
参考资料来源：百度百科-空气开关
参考资料来源：百度百科-配电箱
参考资料来源：百度百科-三相电
家用配电箱这个怎么接？我是要接3个回路的，厨房插座分开，插座，灯线。
一路电线这么多个灯 一路这么多插座怎么接路断路器 是先并联一根粗线 再接入断路器吗
家用配电箱这个怎么接？我是要接3个回路的，厨房插座分开，插座，灯线。

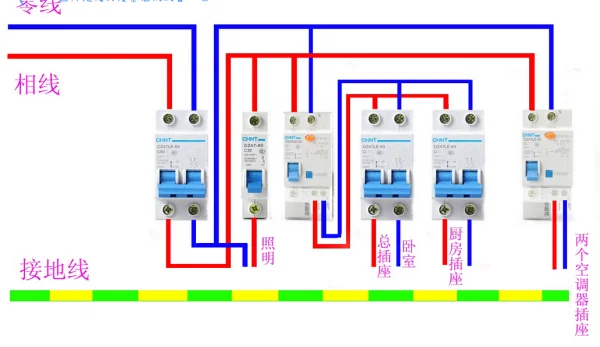

的家用配电箱接线图可以参考：
工地二三级配电箱里面要些什么原件组成，怎么接线，更好带图片，很急
很急一级配电箱：从变压器引入三相电源，地线，零线。
二级配电箱：从一级配电箱电源线至临时用电。
三级配电箱：电器设备自身的控制柜。
